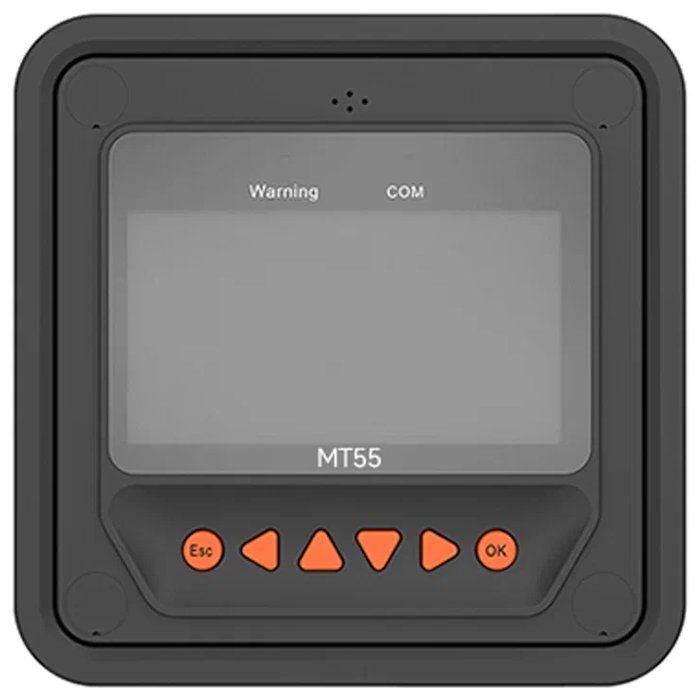

EPEVER MT55 externí displej pro solární regulátory a měniče EPEVER, RS485, RJ45

Lokální monitorovací jednotka EPEVER MT55 je určená pro sledování a konfiguraci regulátorů nabíjení a měničů napětí vybavených rozhraním RS-485.

Prostřednictvím LCD displeje a ovládacích tlačítek umožňuje MT55 v reálném čase zobrazovat provozní data a pracovní stav připojeného zařízení, procházet a upravovat nastavitelné parametry a obnovovat výchozí tovární nastavení. Jednotka je napájena přímo z připojeného regulátoru nebo měniče, není tedy nutný samostatný zdroj napájení.

Komunikace probíhá přes standardní port RJ-45 se standardním kabelem délky 2 m; maximální délka kabelu dosahuje 50 m, což umožňuje flexibilní umístění monitorovací jednotky v instalaci. Provozní teplota v rozsahu -20 až +70 °C zajišťuje spolehlivý provoz v náročných podmínkách.

Montáž a instalace
Jednotka MT55 je navržena pro snadnou instalaci do panelu. Rozměry rámu jsou 114 × 114 mm, montážní otvor vyžaduje rozteč 84 × 84 mm s průměrem montážních otvorů 5 mm. Celková hloubka přístroje je 48,2 mm.

Spotřeba energie
Statická spotřeba jednotky je při zapnutém podsvícení displeje ≤ 23 mA a při vypnutém podsvícení ≤ 15 mA, což zajišťuje minimální zatížení napájecího zdroje.

ZÁKLADNÍ SPECIFIKACE

Komunikační rozhraní: RS-485

Komunikační port: RJ-45

Délka kabelu: standardní 2 m, maximální 50 m

Spotřeba (podsvícení zapnuto): ≤ 23 mA

Spotřeba (podsvícení vypnuto): ≤ 15 mA

Provozní teplota: -20 až +70 °C

Rozměry panelu: 98 × 98 mm

Rozměry rámu: 114 × 114 mm

Celkové rozměry: 114 × 114 × 48,2 mm

Montážní rozměry: 84 × 84 mm

Průměr montážních otvorů: 5 mm
