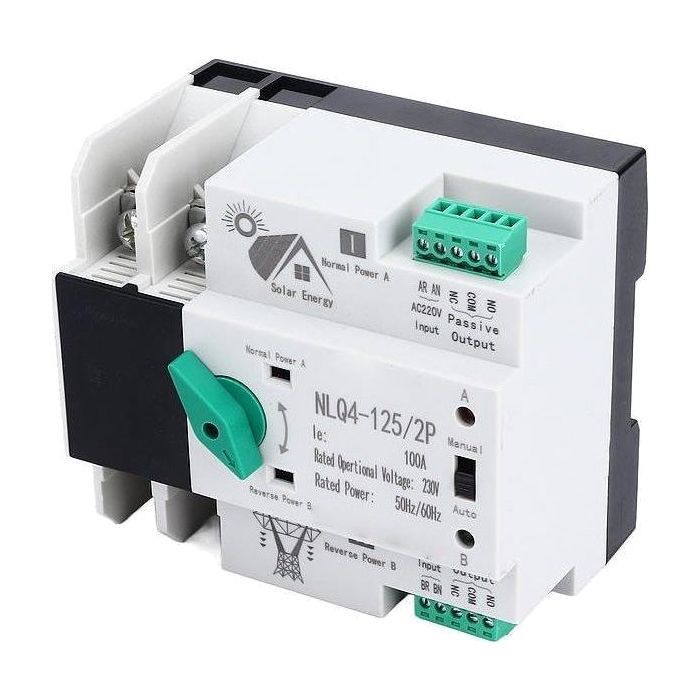

Solarmi NLQ4-125/2P, automatický přepínač sítí - napájení 2P 230V 20A pro FVE

Automatický přepínač sítí s pasivními silovými kontakty 2P pro přepínání mezi dvěma zdroji energie v závislosti na přítomnosti síťového napětí.

Zařízení obsahuje ovládací kontakty pro automatické řízení podle dostupnosti síťového napětí a silové kontakty pro spínání zátěže až 20 A při 230 V. Přepínač lze využít pro připojování záložních zdrojů energie jako jsou fotovoltaické elektrárny, bateriové UPS systémy nebo generátory. Alternativně slouží k automatickému zapínání různých spotřebičů podle dostupnosti energie ze solárních panelů.

Pro správnou automatickou funkci je nutné ovládací napětí na obou vstupech A i B. Řídící vstup A určuje prioritní zdroj, podpůrný vstup B zajišťuje energii pro přepnutí při výpadku hlavního zdroje. Při nedostupnosti napětí na vstupu B lze zařízení ovládat manuálně pomocí šoupátkového přepínače.

Funkce přepínače sítí
Umožňuje přepínání mezi veřejnou sítí a záložním zdrojem energie (fotovoltaická elektrárna, bateriová UPS, generátor). Zapojení lze provést i inverzně – na vstup A připojit veřejnou síť a na vstup B záložní zdroj energie.

Řízení spotřebičů podle dostupnosti energie
Automaticky zapíná vybrané spotřebiče při dostupnosti elektrické energie na vstupu A. Vhodné pro ohřev akumulačních nádrží, bojlerů, nabíjení elektromobilů nebo ovládání čerpadel podle přebytku energie z fotovoltaiky.

Galvanické oddělení ovládacích obvodů
Pro ovládání vstupů A + B lze použít jednu galvanicky neoddělenou síť, což umožňuje řízení vstupu A externím zařízením (např. sledovačem stavu baterie FV elektrárny) při současném napájení kontaktů B ze stejné sítě.

ZÁKLADNÍ SPECIFIKACE

Jmenovitý provozní proud: 20 A

Jmenovité provozní napětí: 230 V

Jmenovitá frekvence: 50–60 Hz

Doba přepnutí: < 30 ms

Izolační napětí: 690 V AC

Počet pólů: 2P (2× přepínací kontakt)

Rozměry: 107 × 96 × 76 mm

Tolerance napětí při použití jako přepínač sítí: ± 15 %
