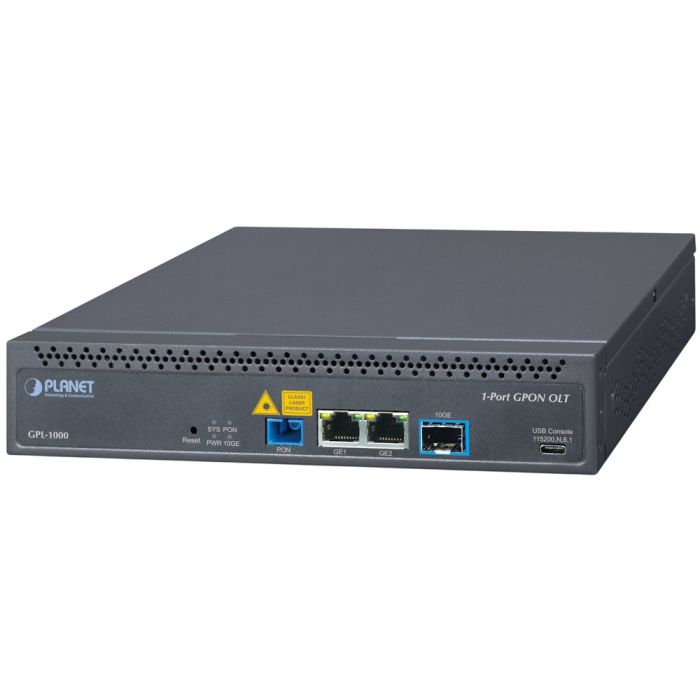

Planet GPON 2x GbE, 10G SFP+, 1x GPON OLT, 1 AC + 1 DC

Jednoportový GPON OLT (Optical Line Terminal) určený pro nasazení v přístupových sítích FTTx, splňující standard ITU-T G.984.

Zařízení disponuje jedním portem GPON, dvěma porty 10/100/1000BASE-T a jedním portem 10G SFP+ pro vysokorychlostní uplink. Podporuje až 128 ONU/HGU zařízení na jeden GPON port s přenosovými rychlostmi 2,5 Gbps downstream a 1,25 Gbps upstream při maximálním dosahu 20 km po jednovidovém optickém vláknu 9/125 µm.

GPL-1000 je vhodný pro poskytování služeb triple play – HDTV, IPTV, VoIP a multimediálních aplikací. Zařízení podporuje funkce Layer 2 i Layer 3, včetně IPv4/IPv6 softwarového VLAN routování, dynamické alokace šířky pásma (DBA) a pokročilého řízení QoS. Redundantní napájení s jedním výměnným zdrojem 100–240 V AC a záložním slotem pro druhý zdroj AC nebo DC zajišťuje vysokou dostupnost provozu.

Přepínání a výkon
Zařízení využívá architekturu store-and-forward s přepínací kapacitou 29 Gbps a propustností 21 Mpps. Adresní tabulka pojme až 8 000 MAC adres a ARP tabulka až 8 000 záznamů. Jumbo frame je podporován na portech RJ-45 do velikosti 9 022 bajtů a na portu 10G SFP+ do 9 036 bajtů.

QoS a správa šířky pásma
Na všech portech jsou k dispozici 4 prioritní fronty s plánováním WRR (Weighted Round Robin) nebo striktní prioritou. Klasifikace provozu probíhá na základě IEEE 802.1p CoS, DSCP, VLAN ID nebo definovaných politik. Řízení přenosové rychlosti (ingress/egress rate limit) je nastavitelné v rozsahu 0/64–1 000 000 kbps.

Provozní podmínky a hardware
Zařízení je vybaveno 512 MB RAM a 256 MB Flash pamětí, jedním ventilátorem a USB-C sériovým konzolovým portem (115200, 8, N, 1). Rozměry jsou 210 × 173 × 43,6 mm a hmotnost činí 1,2 kg. Provozní teplota je v rozsahu -20 až +60 °C.

ZÁKLADNÍ SPECIFIKACE

Rozhraní GPON: 1× GPON OLT SC/UPC, TX 1490 nm / RX 1310 nm, 9/125 µm SMF

Přenosová rychlost GPON: downstream 2,5 Gbps / upstream 1,25 Gbps

Split ratio: až 1 : 128

Dosah GPON: až 20 km

Ethernetové porty: 2× 10/100/1000BASE-T RJ-45, 1× 10G SFP+ (zpětně kompatibilní s 1000BASE-X)

Přepínací kapacita: 29 Gbps

Propustnost: 21 Mpps

RAM / Flash: 512 MB / 256 MB

Napájení AC: 100–240 V AC, max. 1 A (max. příkon 14,8 W při plném zatížení)

Napájení DC: 12 V DC, max. 2 A (max. příkon 14,5 W při plném zatížení)

Rozměry: 210 × 173 × 43,6 mm

Hmotnost: 1,2 kg

Provozní teplota: -20 až +60 °C

Shoda se standardy: ITU-T G.984.x GPON, IEEE 802.3ae, IEEE 802.1Q, IEEE 802.1w, CE/LVD
