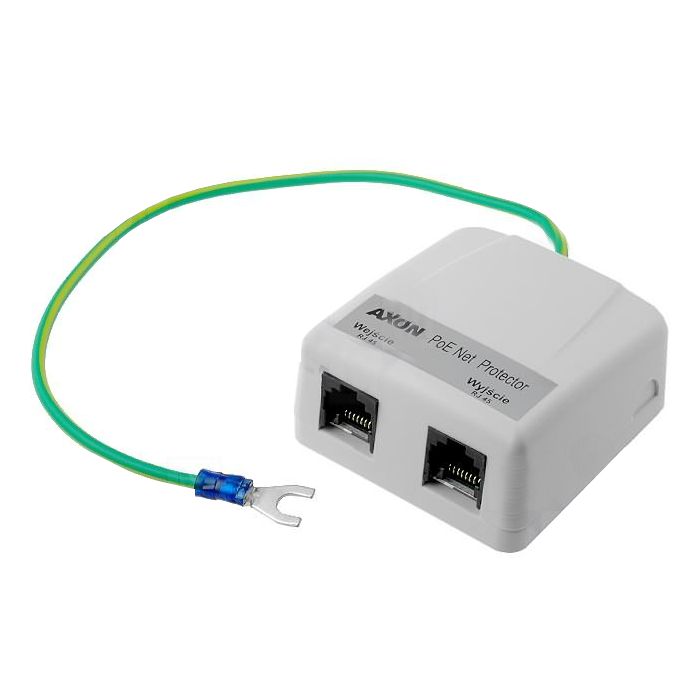

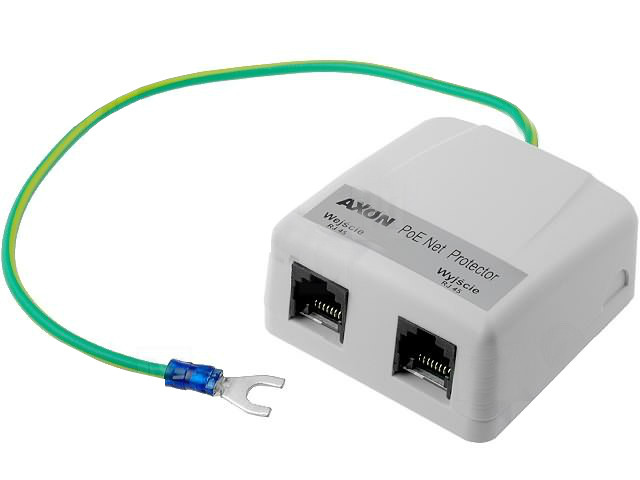

AXON PoE Net Protector

AXON PoE Net Protector

Přehled
AXON POE Net Protector je určen pro ochranu zařízení připojených k síti Ethernet 10/100 Mb/s, s možností dálkového napájení přes nevyužité páry vodičů. AXON PoE Device Net Protector obsahuje dvě cesty, datovou ( 1-2, 3-6) a napájecí (4 +5, 7 +8).
Obě tyto cesty jsou zajištěny ochrannými prvky, které zajišťují svod přepětí na zem u obou cest.

Specifikace
Datová cesta
• vodiče 1-2, 3-6

Jmenovité napětí
• Un 5V

Maximální napětí
• Uc 6V

Ochranná úroveň přepěťového systému (vodič-vodič)
• Up 40V - 1kV/us, C3

Ochranná úroveň přepěťového systému (vodič-uzemění)
• Up 600V - 1kV/us, C3

Jmenovitý svodový proud (vodič-vodič)
• In 20A - 10/1000us, C3

Jmenovitý svodový proud (vodič-uzemění)
• In 20A - 10/1000us, C3

Napájecí cesta
• vodiče 4, 5 a 7, 8

Jmenovité napětí
• Un 50V

Maximální napětí
• Uc 56V

Jmenovitý proud
• In 400 mA

Jmenovitý svodový proud (vodič-vodič)
• In 10A - 10/1000us, C3

Jmenovitý svodový proud (vodič-uzemění)
• In 2kA - 8/20us, C2

Ochranná úroveň (vodič-vodič)
• Up max. 95V - 1kV/us, C3

Ochranná úroveň (vodič-uzemění)
• Up max. 1000 V - 1,2 / 50us, C2

Typu RJ45
• 8P8C

Rozměry
• 66x60x30mm

Hmotnost
• 0.08 kg
