Planet TSN-5225-4T průmyslový L2+ Managed TSN switch, 4x1Gb, 1x RJ45-to-RS232, dual 9-48VDC, -40~75°C, IP30

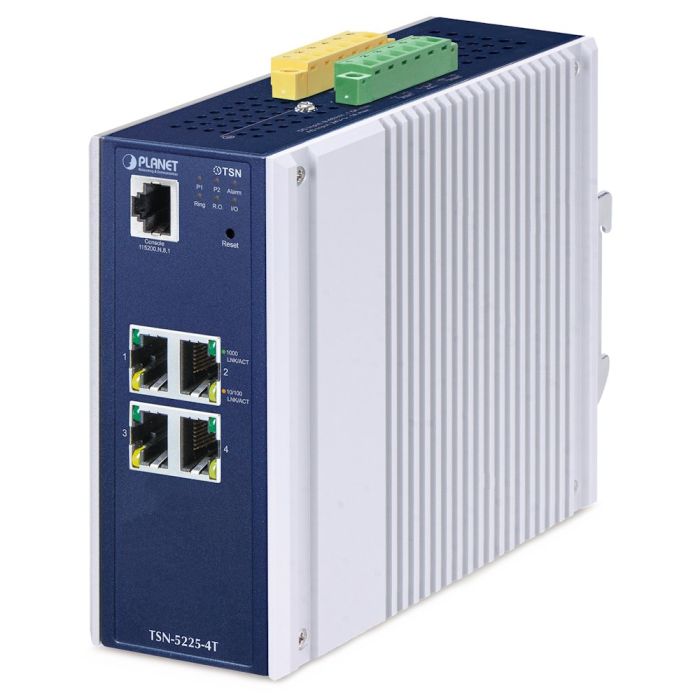

PLANET TSN-5225-4T

Inovativní průmyslový ethernetový TSN (Time-Sensitive Networking) switch zaručující spolehlivý přenos časově citlivých dat. Je určen pro stabilní provoz v náročném prostředí. Řeší všechny úrovně průmyslové automatizační sítě, od provozní sběrnice až po páteřní síť závodu. Zaručuje přenos provozu s vysokou prioritou end-to-end a extrémně nízkou latencí.

Nový průmyslový L2+ switch pro časově citlivé sítě (TSN), 4× GbE RJ-45 Base-T.

ERPS ring (ITU-T G.8032 ERPS - Ethernet Ring Protection Switching), průmyslová odolná konstrukce, digitální vstupy a výstupy, funkce statického směrování IP na 3. vrstvě, QoS, zabezpečení a další funkce.

Duální napájení v rozsahu DC 9–48 V nebo AC 24 V, aktivní redundantní ochrana při výpadku napájení, krytí IP30, hliníková skříň, pracovní teplota -40 až +75 °C, přepěťová (do 6 kV) a ESD ochrana do 5 kV, montáž na DIN lištu nebo přímo na zeď.

---

Možný monitoring mobilní aplikací CloudViewerPro.

---

Časově citlivé síťové protokoly:


High Precision Time Synchronization

IEEE1588 (Time Stamping)

802.1AS-Rev gPTP (výchozí profil)

Shapers

802.1Qbv Plánování s ohledem na čas (Time-aware Scheduling)

802.1Qch Cyklické řazení a předávání (Cyclic Queuing and Forwarding)

TSN Stream Policing

802.1Qci Filtrování a usměrňování podle toku (Per Stream Filtering and Policing)

Redundancy

802.1CB FRER Replikace rámců a eliminace redundance pro bezproblémové zálohování (Frame Replication and Elimination for Redundancy for seamless redundancy)

Podpora lineární a kruhové ochrany (Standard Linear and Ring protection)

Snížení zpoždění (Delay Reduction)

EEE 802.1Qbu Frame Preemption

IEEE 802.3br Interspersing Express Traffic (IET)

---

Přepínače pro průmyslový Ethernet jsou určeny do náročných provozních podmínek s velkým rozsahem pracovních teplot, nejistým napájením a častými otřesy.

Přepínače řady IGS/TSN se snadno instalují na standardní DIN lištu nebo přímo na zeď a umožňují nasazení dobře známé Ethernetové technologie i v průmyslovém prostředí. Stejně tak jsou vhodné pro instalace do venkovně umístěných skříní s velkým kolísáním pracovních teplot (typicky bezdrátové a MAN ISP aplikace).

ZÁKLADNÍ SPECIFIKACE

Fyzické vlastnosti:

Porty: 4× GbE RJ-45, 1× konzolový port RJ-45 (RS-232), 2× DI/DO, 1× alarm výstup (relé)

Paměť: 64 Mb, 1024 Mb SDRAM

Propustnost: sběrnice 8 Gbps, provozně 5,95 Mpps (64B)

Podpora přenosu: JumboFrame 10 KB

Provedení: DIN lišta, na zeď

Napájení: duální, DC 9–48 V nebo AC 24 V, celkový příkon max. 9,89 W (zdroj není součástí balení)

Ochrana: ESD do 5 kV DC, přepěťová ochrana do 6 kV DC

Provozní teplota: -40 až +75 °C

Rozměry: 135 × 135 × 60 mm

Hmotnost: 962 g

Funkce administrace:

Správa: konzole přes RJ-45, Telnet, Web, SNMP v1/v2c/v3, SSH v2, TLS v1.2

Řízení přístupu: Protokol ACL založený na IP/MAC/Ethertype/protokol/VLAN/DSCP/802.1p, až 512 pravidel

L3 routing: max. 8 VLAN rozhraní, 32 položek statického směrování, IPv4/IPv6 SW statické směrování

ACL filtr a bonding:


Priorizace provozu QoS: klasifikace provozu, striktní priorita a WRR, 8úrovňová priorita pro přepínání (číslo portu, priorita 802.1p, značka/tag VLAN 802.1Q, pole DSCP/ToS v paketu IP)

Podpora VLAN:


Spanning Tree Protocol:


Port mirroring: RX, TX, RX+TX, many-to-one

Agregace linek: IEEE 802.3ad LACP, max. 2 trunk skupiny s max. 4 porty na každou skupinu

Multicast: IGMP v1/v2/v3, podpora režimu IGMP querier mode (až 255 skupin), MLD v1/v2, podpora režimu MLD querier mode (až 255 skupin)

Autentizace připojených zařízení: IEEE 802.1x, RADIUS, TACACS+

LLDP: ano (automatická detekce typu připojených zařízení)

Diagnostika kabeláže: ne

---

---

---

---

---

---

---

---

---

---

---
