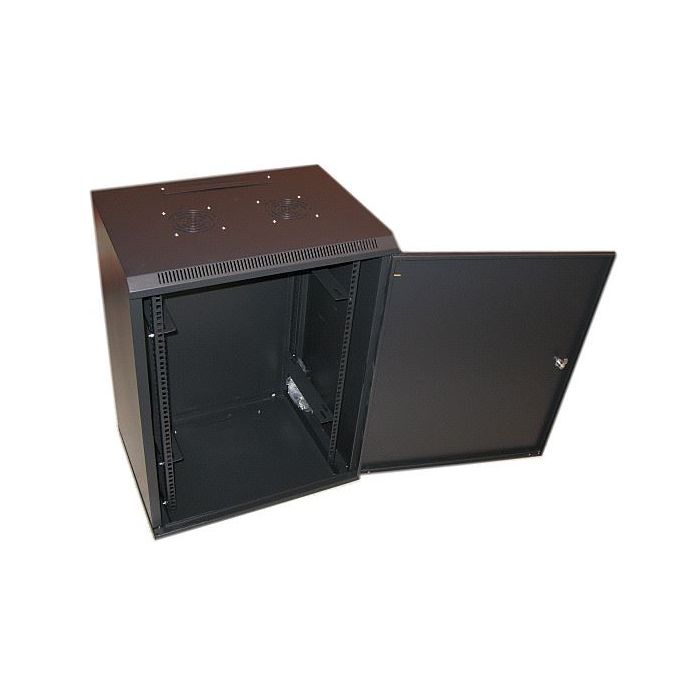

XtendLan 22U/600x450, na zeď, jednodílný, plné dveře, úprava proti vykradení

Rozvaděč je vhodný pro instalaci datových a telekomunikačních zařízení.

Univerzální jednodílné rozvaděče jsou určené pro montáž na zeď. Rozvaděče jsou výborně řemeslně zpracovány a mají elegantní vzhled.

Jejich připevnění je snadné díky přibalenému patentovanému montážnímu panelu.

Vyrobeny jsou z válcované oceli, nosné části jsou z oceli tloušťky 1,5 mm, ostatní z 1,2 mm ocelového plechu. Konstrukce dovoluje statickou zátěž 60 kg.

Bočnice jsou jednolitý materiál, není možné otevřít rack z bočnic. Dodává se s montážní sadou.

ZÁKLADNÍ SPECIFIKACE

Formát rozvaděče: 19"

Kapacita: 22U

Stupeň krytí: IP20

Rozměry: 600 x 450 x 1082 mm (šířka x hloubka x výška)

Provedení:

dveře - plné, kovové, zaměnitelný směr otevírání, uzamykatelné

zádní kryt - plný

boční kryt - plný, v úpravě proti vykradení přišroubovaný zevnitř k rámu, pro instalční účely je možné odejmout a zpátky pevně nainstalovat

horní kryt - perforovaný, s pozicemi pro dva ventilátory

Barva: černá, RAL9004

Další vlastnosti

• součástí rozvaděče jsou čtyři posuvné vertikální lišty s perforací pro uchycení instalovaných zařízení


• spojovací materiál (klecové matice, podložky, šrouby) je přibalen k rozvaděči


• v dolní části rozvaděče je umístěn zemnící bod pro připojení zemnícího vodiče


• v horní a spodní části rozvaděče jsou umístěny prostupy pro kabeláž a jsou zakryty záslepkami


• splňuje mezinárodní standard IEC 60297-2

Schéma:




klikněte pro zvětšení...

Montážní návod (cz)
