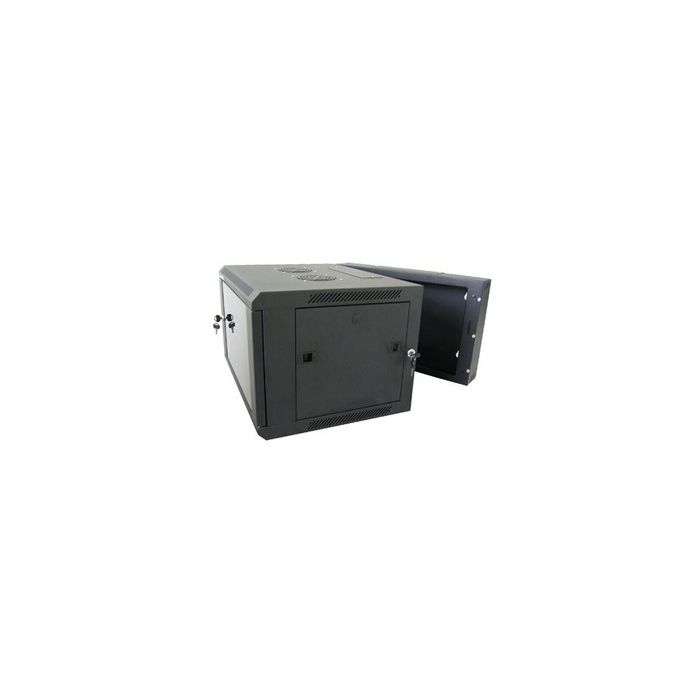

XtendLan 9U/600x550, na zeď, dvoudílný, skleněné dveře

Rozvaděče pro instalaci datových a telekomunikačních zařízení

Univerzální dvoudílné rozvaděče jsou určené pro montáž na zeď. Rozvaděče jsou výborně řemeslně zpracovány a mají elegantní vzhled.
Vyrobeny jsou z válcované oceli, nosné části jsou z oceli tloušťky 1,5 mm, ostatní z 1,2 mm oceli. Konstrukce dovoluje statickou zátěž 60 kg.
Přední dveře jsou uzamykatelné. Boční panely jsou vybaveny západkami a jsou rukou odnímatelné. Je možné je vybavit zámkem, který se instaluje do připraveného otvoru.
Dodává se s montážní sadou.

ZÁKLADNÍ SPECIFIKACE

Formát rozvaděče: 19"

Kapacita: 9U

Stupeň krytí: IP20

Rozměry: 600 x 550 x 501 mm (šířka x hloubka x výška)

Provedení:

dveře - bezpečnostní kalené sklo, kouřové, uzamykatelné

zádní kryt - plný

boční kryt - plný, snadno odnímatelný, možné vybavit zámkem

horní kryt - perforovaný, s pozicemi pro dva ventilátory

Barva: černá, RAL9004

Další vlastnosti

• součástí rozvaděče jsou čtyři posuvné vertikální lišty s perforací pro uchycení instalovaných zařízení

• spojovací materiál (klecové matice, podložky, šrouby) je přibalen k rozvaděči

• v dolní části rozvaděče je umístěn zemnící bod pro připojení zemnícího vodiče

• v horní a spodní části zadního dílu a horní části předního dílu jsou umístěny prostupy pro kabeláž a jsou zakryty záslepkami

• splňuje mezinárodní standard IEC 60297-2


Schéma:




klikněte pro zvětšení...

Přepravní rozměr: 67x62x57 cm

Montážní návod (cz)

Skříň je výborně řemeslně provedena. Prosklené dveře kouřové barvy jsou opatřeny zámkem.

Zadní otevírání dveří je opatřeno zámkem. Boční panely lze snadno odejmout a je možné je rovněž vybavit zámkem.

Pohled bez bočních panelů. Vetikální montážní lišty je možné posouvat dle potřeby:

Pevné otočné závěsy zadních dveří. V případě potřeby lze přední část skříně sundat ze závěsů.

V dolní části skříně je zemnící bod,

v horním krytu jsou otvory na dva ventilátory se záslepkami,

v příslušenství jsou horizontální lyžiny,

a montážní sada.
