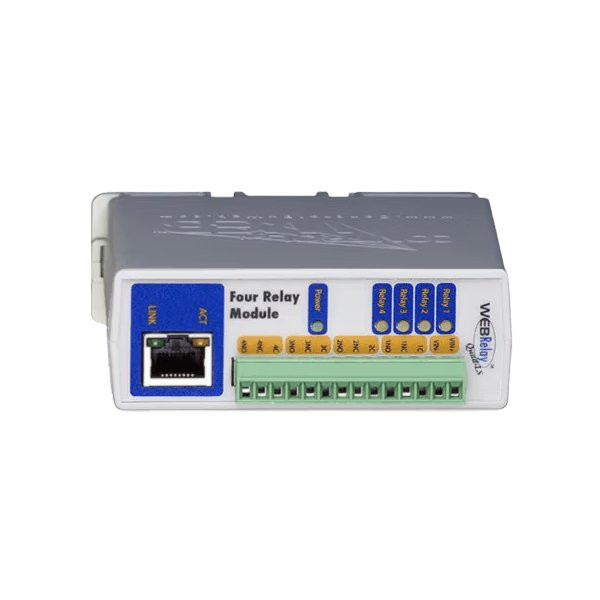

2N IP relé externí - 4 výstupy, 0 vstupů, PoE

Externí IP relé WebRelay-Quad slouží ke vzdálenému ovládání zařízení prostřednictvím IP sítě nebo internetu, a to bez nutnosti instalace speciálního softwaru.

Potřebujete spínat zařízení, které je od interkomu nebo čtečky daleko? Netahejte metry kabelů. Použijte IP relé. 2N IP interkom nebo přístupová jednotka pošle HTTP příkaz extérnímu relé. To pak ovládá připojená zařízení. Příkaz je odeslán v nezabezpečené formě, proto doporučujeme přes externí relé ovládat například světla nebo přivolat výtah.

Zařízení disponuje čtyřmi nezávislými SPDT relé (Form 1C), která umožňují spínání až 3 A při 28 VAC nebo 24 VDC. Každé relé lze individuálně přepínat do režimu zapnuto/vypnuto nebo pulzního režimu s nastavitelnou dobou trvání pulzu od 0,1 do 86 400 sekund. Konfigurace probíhá výhradně prostřednictvím webového prohlížeče.

Zařízení podporuje protokoly HTTP, XML a Modbus TCP/IP, díky čemuž je snadno integrovatelné do vlastních softwarových aplikací a průmyslových řídicích systémů. Robustní kryt z polykarbonátu Lexan 940 s hodnocením plamene UL94 V0 umožňuje montáž na DIN lištu nebo na stěnu.

Konektivita a síťové rozhraní
Zařízení je vybaveno portem 10/100 Base-T Ethernet s konektorem 8pin RJ-45. IP adresa se přiřazuje staticky a číslo TCP portu je volitelné. Pro připojení napájení a relé slouží 14pinový průmyslový svorkovnicový konektor s roztečí 3,81 mm (odnímatelný).

Zabezpečení a přístup
Stránka pro konfiguraci je chráněna heslem povinně, stránka pro ovládání volitelně. Heslo je kódováno metodou Base 64 a může mít délku až 10 znaků. Zařízení splňuje normy elektromagnetické kompatibility IEC CISPR 22, CISPR 24, EN55022, EN55024, FCC 47CFR15 (třída A) a bezpečnostní normu IEC 61010-1.

ZÁKLADNÍ SPECIFIKACE

Počet relé: 4 (SPDT, Form 1C)

Max. napětí relé: 28 VAC / 24 VDC

Max. proud relé: 3 A

Odpor kontaktů: < 50 mΩ (počáteční)

Režimy relé: zapnuto/vypnuto nebo pulzní

Délka pulzu: 0,1 až 86 400 sekund

Napájení: PoE 802.3af třída 1 (0,44–3,84 W) nebo 5 V ± 5 %

Max. odběr proudu: 477 mA

Síťové rozhraní: 10/100 Base-T Ethernet, 8pin RJ-45

Protokoly: HTTP, XML, Modbus TCP/IP

Konektory: 14pinový průmyslový svorkovnicový konektor (3,81 mm, odnímatelný)

Počet LED indikátorů: 7

Provozní teplota: –40 až +65,5 °C

Rozměry: 98,5 × 78 × 35,7 mm (bez konektoru)

Hmotnost: 142 g

Materiál krytu: Lexan 940 polykarbonát

Hodnocení plamene: UL94 V0

Montáž: DIN lišta nebo stěna
