PLANET CS-6303R

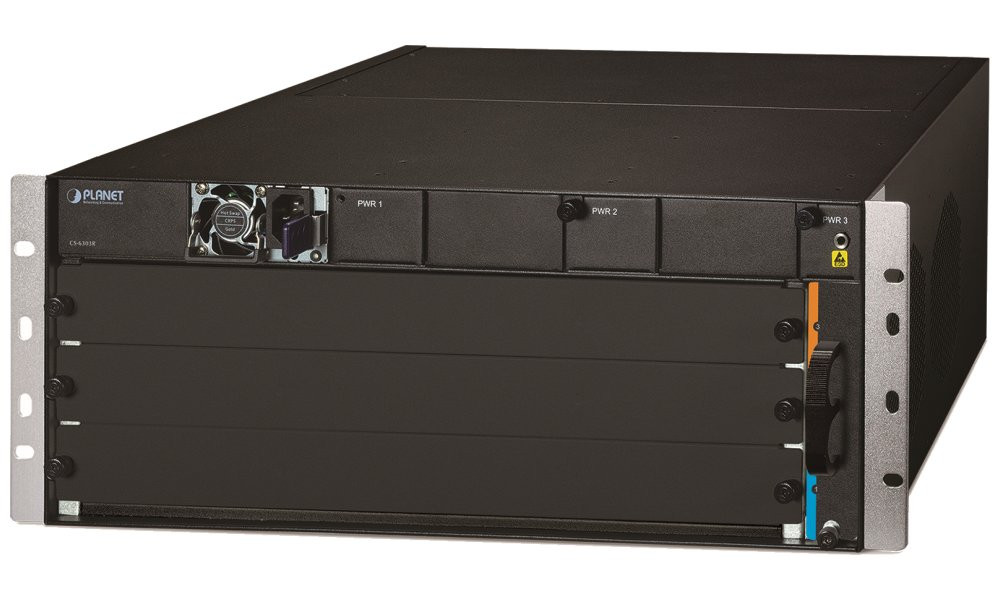

Ilustrační foto - Zařízení je dodáváno bez management modulu.
Modulární Core Layer Routing Switch CS-6303R je speciálně navržen pro rozsáhlé síťové aplikace, jako jsou podniky, kampusy, sídla, poskytovatelé internetových služeb nebo datová centra, kde je vyžadována flexibilní konfigurace, velká kapacita, vysoká hustota, maximální spolehlivost a pokročilé řízení datového provozu.
Modulární přepínač, 3× slot pro volitelné moduly (1× switch slot, 1× management slot, 1× switch/management slot), výška 4U, redundantní napájení (3 sloty), dodáván s jedním 350 W zdrojem.
Max. konfigurace:
- 120× 10/100/1000 Base-T RJ-45
- 120× 100/1000 Base-SX/LX SFP
- 40× 10G SFP+
- 8× 40G QSFP+
- 48× GPON
ZÁKLADNÍ SPECIFIKACE
Fyzické vlastnosti:
Porty: dle osazených modulů
Paměť: 32k MAC adres, buffer 32 MB
Propustnost: sběrnice 1,47 Tbps, provozně 552 Mpps (64B)
Paměť: 64 MB Flash, 1 GB RAM
Podpora přenosu: JumboFrame 9 kB
Verze IP protokolu: IPv4, IPv6
Provedení: modulární, výška 4U
Napájení: 3× slot pro zdroj AC 100–240 V (1× 350 W zdroj je součástí dodávky)
Provozní teplota: 0 až +50 °C
Rozměry: 482,6 × 376,2 × 178,2 mm
Hmotnost: 11 kg (bez modulů a zdroje)
Funkce administrace:
Správa: konzole, Telnet, Web, SNMP v1/v2c/v3, SSH v2, SSL v3
Řízení přístupu: Protokol ACL založený na IP/MAC/čas/sport/dport/protokol/ToS/Precedence, vstupní filtr až 2560 záznamů, výstupní filtr až 1024 záznamů
L3 routing: max. 256 VLAN rozhraní pro IPv4/IPv6 , RIP v1/v2, RIPng, OSPF v2/v3, BGP (Border Gateway Protocol), statický routing, BGP4+, PIM-DM a PIM-SM, PIM-SSM
ACL filtr:
IP ACL, filtrace provozu dle IP adresy
MAC ACL, filtrace provozu dle MAC adresy
Time ACL, filtrace provozu dle času
Priorizace provozu QoS: 8 úrovní, priorizace provozu dle IP, MAC, VLAN id, TOS, Precedence, DiffServ, DSCP, 802.1p priority CoS + podpora Weighted Round Robin (WRR) a Strict priority (SP)
Podpora VLAN:
802.1Q VLAN tag
až 4k VLAN skupin
802.1ad Q-in-Q VLAN stacking/tunneling
Private VLAN
GVRP pro VLAN management
Spanning Tree Protocol:
protokol STP, protokol IEEE 802.1d Spanning Tree
protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree
protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree
Agregace linek: IEEE 802.3ad LACP
Multicast: IGMP v1/v2/v3, podpora režimu IGMP querier mode, MLD v1/v2, podpora až 8k MLD/IGMP skupin, podpora Multicast VLAN Register (MVR)
Autentizace připojených zařízení: TACACS+ a IPv4/IPv6 přes RADIUS
LLDP: ano (automatická detekce typu připojených zařízení)
Diagnostika kabeláže: ano, SFP-DDM (Digital Diagnostic Monitor)
