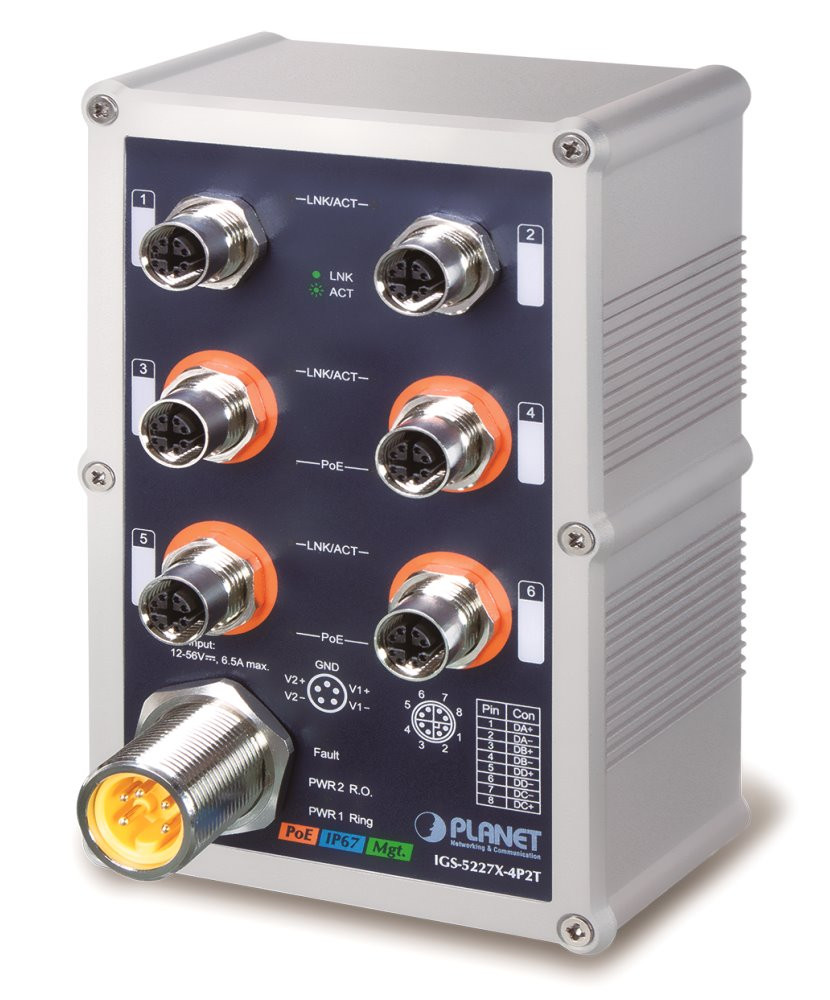

PLANET IGS-5227X-4P2T
Průmyslový PoE+ spravovatelný L2/L3 přepínač, 6x 1000 Base-T M12 port (8pin X-coded Female), 1x M23 port (5pin A-coded Male), 4 PoE injektory IEEE 802.3af/at (porty 3 až 6), až 36 W/port, napájecí výkon až 144 W (dle napájení), mobilní instalace dle EN50155.
Vodotěsný s krytím IP67, hliníková skříň, rozšířený rozsah pracovní teploty -40 až +75 °C, ESD ochrana do 6 kV, montáž na DIN lištu nebo přímo na zeď, mobilní aplikace dle EN50155, duální redundantní napájení DC 12-56 V (M23).
Konzole, Web, Telnet, SNMP v1/v2c/v3, SSH v2, TLS v1.2, L3 statický routing, VLAN, IGMP v3, MLD v1/v2, 802.1x, RADIUS, TACACS+, ERPS ring (ITU G.8032), Spanning tree, QoS, DHCP Snooping, agregace linek, diagnostika kabeláže, podpora Modbus TCP pro SCADA a HMI aplikace, 1588 v2 PTP (Precision Time Protocol), GARP VLAN Registration Protocol (GVRP), podpora Link Layer Discovery Protocol (LLDP), kompatibilní s Cisco Uni-directional link detekcí (UDLD), podpora ONVIF pro spolupráci s video IP dohledovými zařízeními.
Přepínače pro průmyslový Ethernet jsou určeny do náročných provozních podmínek s velkým rozsahem pracovních teplot, nejistým napájením a častými otřesy. Verze přepínačů řady s rozšířeným teplotním rozsahem a vodotěsným provedením s možností aplikace v dopravních prostředcích dle EN50155.
Snadno se instalují na standardní DIN lištu nebo přímo na zeď a umožňují nasazení dobře známé Ethernetové technologie i v průmyslovém prostředí. Stejně tak jsou vhodné pro instalace do venkovně umístěných skříní s velkým kolísáním pracovních teplot (typicky bezdrátové a MAN ISP aplikace). Jejich velkou předností je prodloužená střední doba mezi výskytem poruch (MTBF)!
Přepínače řady IGS-5227 jsou velmi robustní, odolné proti vodě se stupněm krytí IP67 a jsou konstruované v hliníkovém pouzdru, porty ethernet užívají speciální průmyslové vodotěsné konektory M12 s ochranami ESD proti elektrostatické elektřině.
ZÁKLADNÍ SPECIFIKACE
Fyzické vlastnosti:
Porty: 6x 1000 Base-T M12 (8pin X-coded Female), 1x M23 port (5pin A-coded Male)
Paměť: 8k MAC adres (autolearning a autoaging adres), buffer 4 Mb
Propustnost: sběrnice 12 Gbps, provozně 8,9 Mpps (64B)
Podpora přenosu: JumboFrame 9 kB
Verze IP protokolu: IPv4, IPv6
Provedení: DIN lišta, na zeď
Napájení: duální DC 12-56 V, redundantní, připojení možné ze dvou různých zdrojů (nejsou součástí balení), celkový příkon do 6,7 W (bez PoE)
Ochrana: ESD do 6 kV, ochrana proti přepólování
Provozní teplota: -40 až +75 °C, vlhkost do 95 %
Rozměry: 163 x 103 x 68,2 mm
Hmotnost: 1151 g
Funkce administrace:
Správa: Konzole, Web, Telnet, SNMP v1/v2c/v3, SSH v2, TLS v1.2
Řízení přístupu: Protokol ACL založený na IP a MAC, 256 pravidel
L3 statický routing: 32 pravidel, 8 VLAN rozhraní
ACL filtr:
IP ACL, filtrace provozů dle IP adresy
MAC ACL, filtrace provozů dle MAC adresy
Priorizace provozu QoS: 8 úrovní na základě striktní priority a WRR, priorizace provozu dle portu, DSCP/ToS v IP paketu, 802.1p priority nebo 802.1Q VLAN tagu
Port shaper řízení šířky pásma na vstupu a výstupu (Ingress Shaper a Egress Rate Limit) pro jednotlivé porty
Podpora VLAN:
802.1Q tagged VLAN
až 4k VLAN skupin, až 4095 VLAN ID
Q-in-Q tunneling
Private VLAN Edge (PVE)
MAC-based VLAN
Protocol-based VLAN
VLAN Translation
Voice VLAN
GVRP
Multicast VLAN Registration (MVR)
Spanning Tree Protocol:
protokol STP, protokol IEEE 802.1d Spanning Tree
protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree
protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree
Port mirroring: RX, TX, RX+TX, Many-to-1
Agregace linek: IEEE 802.3ad LACP, 3 skupiny po 2 portech
Multicast IGMP: IGMP v1/v2/v3, až 255 skupin, podpora režimu IGMP querier mode
Autentizace připojených zařízení: IEEE 802.1x (RADIUS), TACACS+, IP/MAC binding
DHCP Snooping: ano (blokace cizích DHCP serverů)
LLDP: ano (automatická detekce typu připojených zařízení)
Diagnostika kabeláže: ano, stanovuje délku kabeláže a případnou vzdálenost k závadě
PoE funkce:
Celkový napájecí výkon: max. 144 W (dle napájení), IEEE 802.3at/af
144 W pro DC 48-56 V
90 W pro DC 18-47 V
60 W pro DC 12-17 V
Počet injektorů: 4
Typ napájení: End-span
Pokročilé funkce:
PD Alive Check
automatická detekce napájeného zařízení
integrovaný scheduler pro plánované vypnutí napájených koncových prvků
monitorování a správa PoE
PoE extension
PoE Legacy režim
LLDP PoE Neighbors
detekce aktivity napájených zařízení pomocí ICMP (pokud není odezva, lze restartovat odpojením napájení)
Průmyslové vlastnosti:
zařízení je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všechny dopadové části
zařízení je odolné proti vibracím (IEC-60068-2-6)
zařízení je odolné proti přetížení (IEC-60068-2-27), krátkodobé zrychlení 50g, dlouhodobé 4g
