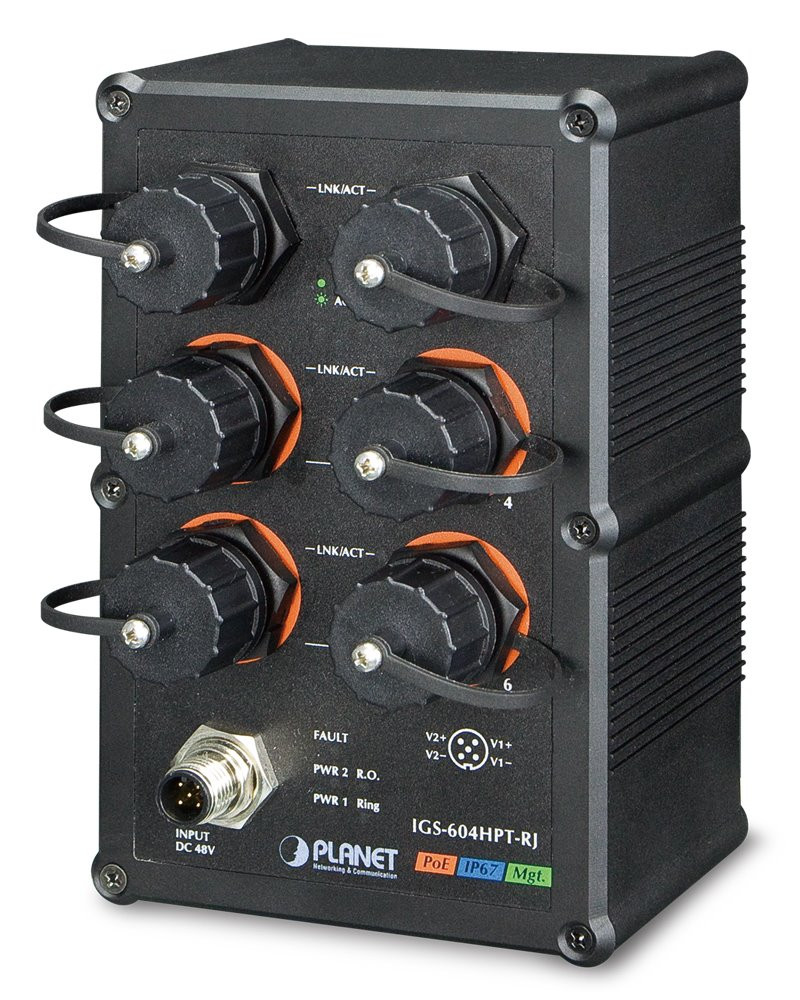

PLANET IGS-604HPT
Vodotěsný průmyslový spravovatelný přepínač a konvertor s PoE, 6 portů 1000Base-T z toho 4x PoE injektory s celkovým výkonem 140W.
Web/SNMPv3 správa, scheduler. L3 statické routování, podpora VLAN, LACP trunků, STP/RSTP, QoS dle několika způsobů priorit, port shaper, IGMPv3, ACL filtr, RADIUS/TACACS+, PTP dle IEEE 1588.
Diagnostika kabeláže. ESD+EFT ochrany do 6kV. Montáž na DIN lištu nebo přímo na zeď, EN50155 pro mobilní instalace. Možnost redundantního napájení DC 48~56V, krytí IP67, hliníková skříň, provozní teplota -40 až +75°C.
Přepínače pro průmyslový Ethernet jsou určeny do náročných provozních podmínek s velkým rozsahem pracovních teplot, nejistým napájením a častými otřesy. Verze přepínačů řady s rozšířeným teplotním rozsahem.
Přepínače řady IGS se snadno instalují na standardní DIN lištu nebo přímo na zeď a umožňují nasazení dobře známé Ethernetové technologie i v průmyslovém prostředí. Stejně tak jsou vhodné pro instalace do venkovně umístěných skříní s velkým kolísáním pracovních teplot (typicky bezdrátové a MAN ISP aplikace).
Jako PoE přepínač umožňuje přímo napájet až 4 koncová zařízení dle normy IEEE 802.3at, je tak ideálním prvkem pro aplikace se sníženou možností napájení. Jeho vodotěsnost a široká tepelná provozuschopnost umožňuje nasazení v extrémních podmínkách.
ZÁKLADNÍ SPECIFIKACE
Fyzické vlastnosti:
Porty: 6 x RJ-45 10/100/1000BASE-T
Paměť: 8k MAC adres, buffer 4Mbit
Propustnost: sběrnice 12 Gbps, provozně 8,9 Mpps (64 b)
Provedení: DIN lišta, na zeď
Napájení: zdroj 48-56V DC redundantní, připojení možné ze dvou různých zdrojů (nejsou součástí balení); vlastní příkon do 15W
Ochrana: ESD do 6kV, EFT do 6kV, ochrana LAN do 6kV, ochrana proti přepólování, připojení napájení na svorkovnici, umístění na spodním panelu (nepřekáží při montáži na zeď)
Provozní teplota: -40°C - 75°C, vlhkost do 95%
Rozměry: 163 x 103 x 68,3 mm
Hmotnost: 1069 g
Funkce administrace:
Správa: Telnet, Web, SNMP SSH/SSL, SNMP v1, v2c
Řízení přístupu: Protokol ACL založený na IP a MAC, 256 pravidel
L3 statický routing: 32 pravidel, 8 VLAN rozhraní
ACL filtr a bonding:
IP ACL, filtrace provozů dle IP adresy, protokolu, portu, TCP příznaků
MAC ACL, filtrace provozů dle MAC adresy, dle VLAN ID a kombinací příznaků priorit
Priorizace provozu QoS: 8 - úrovní, priorizace provozu dle portu, DSCP/ToS, 802.1p nebo 802.1Q značky
Port shaper nastavení v rozpětí 500 kb - 1000 Mb
Podpora VLAN:
IEEE 802.1Q
až 255 VLAN skupin, až 4095 VLAN ID
Q-in-Q tunneling
Private VLAN Edge (PVE)
MAC-based VLAN
Protocol-based VLAN
Voice VLAN
IP Subnet-based VLAN
Multicast VLAN Registration
Spanning Tree Protocol:
protokol STP, protokol IEEE 802.1d Spanning Tree
protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree
protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree
Port mirroring: RX, TX, obojí
Agregace linek: IEEE 802.3ad LACP, 2 porty ve 3 skupinách
Multicast IGMP: IGMP v1/ v2/ v3, až 255 skupin, podpora režimu IGMP querier mode
Autentizace připojených zařízení: IEEE 802.1x (RADIUS) - IP+MAC binding, VLAN + MAC binding
DHCP Snooping: ano (blokace cizích DHCP serverů)
LLDP: ano (automatická detekce typu připojených zařízení)
Diagnostika kabeláže: ano, stanovuje délku kabeláže a případnou vzdálenost k závadě
POE funkce:
Celkový napájecí výkon: 144 W, IEEE 802.3af / IEEE 802.3at
Počet injektorů: 4 x až 36 W
Typ napájení: End-span
Pokročilé funkce:
PoE časovač pro plánované vypnutí napájených zařízení a pro úsporu energie
Průmyslové vlastnosti:
zařízení je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všechny dopadové části
zařízení je odolné proti vibracím (IEC-60068-2-6)
zařízení je odolné proti přetížení krátkodobému zrychlení 50g, dlouhodobému 4g, (IEC-60068-2-27)
elektrická bezpečnost dle CE EN-60950
EMC Elektronická kompatibilita (EMI):
ČSN EN 55032:2015+AC 2016 - Elektromagnetická kompatibilita multimediálních zařízení
EMC požadavky na odolnost (EMS) :
ČSN EN 55024 A1:2015 - Zařízení informační techniky
ČSN EN 55035:2017 - Elektromagnetická kompatibilita multimediálních zařízení
ČSN EN 61000-4-2:2008 - Elektrostatický výboj ESD
ČSN EN 61000-4-3 A2:2010 - Vyzařované vysokofrekvenční elektromagnetické pole
ČSN EN 61000-4-4:2012 - Rychlé elektrické přechodné jevy/skupiny impulzů EFT
ČSN EN 61000-4-5:2014 - Rázový impuls a přepětí
ČSN EN 61000-4-6:2013 - Odolnost proti rušením šířeným vedením, indukovaným vysokofrekvenčními poli
ČSN EN 61000-4-8:2009 - Magnetické pole síťového kmitočtu
ČSN EN 61000-4-11:2004 - Krátkodobé poklesy napětí, krátká přerušení a pomalé změny napětí
Montáž na DIN lištu:
Montáž na zeď pomocí dodaného rámu:
