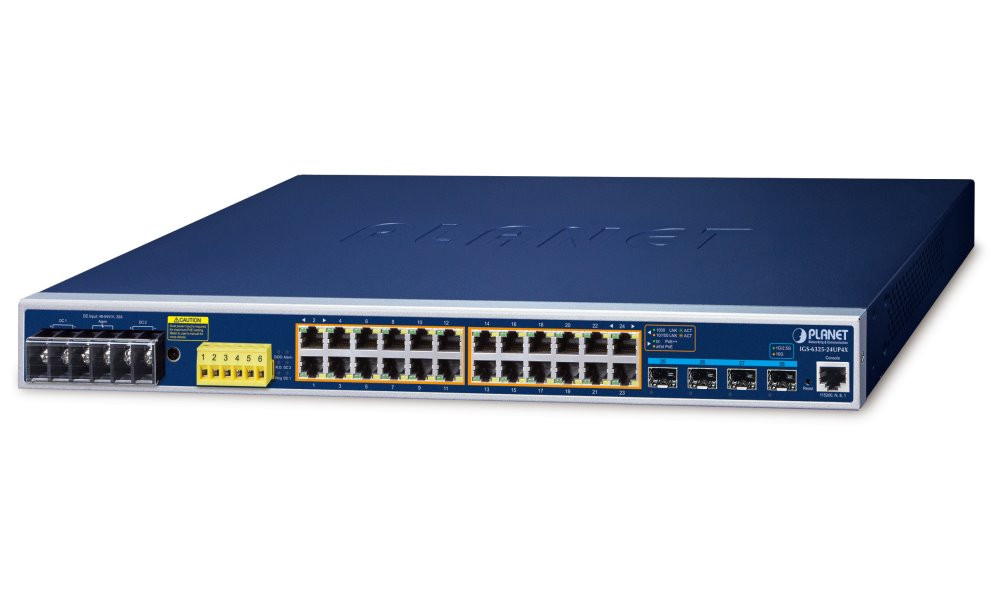

PLANET IGS-6325-24UP4X
Spravovatelný průmyslový L3 PoE switch s 24× 10/100/1000 Base-T RJ-45, 4× 10G Base-SR/LR SFP+ (zpětně kompatibilní s 1G/2,5G Base-SX/LX/BX), podpora DDM diagnostiky. Porty 1–24 podporují PoE++ napájení (802.3af/at/bt), celkový výkon až 1440 W (pro max. výkon je třeba duální napájení o stejném napětí, např. 2× DC 54 V).
ERPS ring (ITU-T G.8032 ERPS - Ethernet Ring Protection Switching), digitální vstupy a výstupy (DI/DO), funkce směrování IP na 3. vrstvě, QoS, zabezpečení a další funkce.
Duální napájení v rozsahu DC 48–54 V, krytí IP30, hliníkové tělo, pracovní teplota -40 až +75 °C, fanless (bez ventilátorů), ESD ochrana do 4 kV kontaktně (8 kV vzduchem), montáž do 19" racku.
Switch nabízí podporu ONVIF, tedy funkci speciálně navrženou pro IP kamery. Z grafického uživatelského rozhraní stačí klientům pouze jedno kliknutí pro vyhledání a zobrazení všech dostupných ONVIF zařízení. Kromě toho mohou klienti sami nahrávat mapy podlaží, což usnadňuje nasazení monitorovacích a dalších zařízení pro účely plánování a kontroly. Navíc lze získat informace v reálném čase a zjistit stav online/offline.
Inteligentní switche pro průmyslový Ethernet jsou určeny do náročných provozních podmínek s velkým rozsahem pracovních teplot, nejistým napájením a častými otřesy. Zároveň poskytují vynikající možnosti vícenásobných propojení pro dosažení robustnosti propojení systémů s velmi nízkou dobou zotavení.
Je vybaven pro redundanci metodou s využitím protokolu Spanning Tree (jejíž doba zotavení je v řádu sekund a jejich zlomků). Je podporováno L3 routování pro až 128 pravidel a 128 VLAN rozhraní.
Switche řady IGS umožňují nasazení dobře známé Ethernetové technologie i v průmyslovém prostředí. Stejně tak jsou vhodné pro instalace do venkovně umístěných skříní s velkým kolísáním pracovních teplot (typicky bezdrátové a MAN ISP aplikace).
Jejich velkou předností je prodloužená střední doba mezi výskytem poruch (MTBF)!
ZÁKLADNÍ SPECIFIKACE
Fyzické vlastnosti:
Porty: 24× GbE RJ-45, 4× 10G SFP+, 1× konzolový port RJ-45 (RS-232), 2× digitální vstup DI, 2× digitální výstup DO, 1× alarm výstup (relé)
Paměť: 16k MAC adres
Propustnost: sběrnice 128 Gbps, provozně 95,2 Mpps (64B)
Podpora přenosu: JumboFrame 10 KB
Provedení: rackmount 1U
Napájení: duální, DC 48–54 V, příkon do 20,78 W bez PoE, max. 1522 W s PoE (zdroj není součástí)
Ochrana: ESD do 4 kV DC (kontaktně), ESD do 8 kV (vzduchem)
Provozní teplota: -40 až +75 °C
Rozměry: 440 × 300 × 44 mm
Hmotnost: 4051 g
Funkce administrace:
Správa: konzole, web, Telnet, SNMP v1/v2c/v3, SSH v2, TLS v1.2
Řízení přístupu: Protokol ACL založený na IP/MAC/Ethertype/protokol/VLAN/DSCP/802.1p, až 512 pravidel
L3 routing: max. 128 VLAN rozhraní, 128 položek statického směrování, 4k položek směrovací tabulky, OSPF v2/v3, RIP v1/v2, IPv4/IPv6 HW statické směrování
ACL filtr a bonding:
IP ACL, filtrace provozů dle IP adresy
MAC ACL, filtrace provozů dle MAC adresy
Priorizace provozu QoS: klasifikace provozu, striktní priorita a WRR, 8úrovňová priorita pro přepínání (číslo portu, priorita 802.1p, značka/tag VLAN 802.1Q, pole DSCP/ToS v paketu IP)
Podpora VLAN:
VLAN dle standardu IEEE 802.1Q s tagem
IEEE 802.1ad Q-in-Q tunelování
Private VLAN Edge (PVE)
VLAN na základě adresy MAC
VLAN na základě protokolu
Voice VLAN
MVR (Multicast VLAN registration)
GVRP
Až 4K skupin VLAN z 4096 ID VLAN
Spanning Tree Protocol:
protokol STP, protokol IEEE 802.1d Spanning Tree
protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree
protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree
Podpora 7 instancí MSTP
BPDU Guard, filtrování BPDU a transparentní BPDU
Root Guard
Agregace linek: IEEE 802.3ad LACP, max. 14 trunk skupin s max. 16 porty na každou skupinu
Multicast: IGMP v1/v2/v3, podpora režimu IGMP querier mode (až 2k skupin), MLD v1/v2, podpora režimu MLD querier mode (až 512 skupin)
Autentizace připojených zařízení: IEEE 802.1x, RADIUS, TACACS+, MAC
LLDP: ano (automatická detekce typu připojených zařízení)
Diagnostika kabeláže: ano, SFP-DDM (Digital Diagnostic Monitor)
PoE funkce:
Celkový napájecí výkon: max. 1440 W (dle napájení), 802.3af, 802.3at, 802.3bt
Max. 1440 W - nutné duální napájení o stejném napětí (např. 2× DC 54 V)
Max. 720 W - při single napájení
PoE++ napájení - doporučuje se napětí více jak DC 52 V
Napájení: DC 48–54 V, max. 95 W/port (802.3bt typ 4 nebo Force mód/režim)
Počet injektorů: 24
Typ napájení: End-span, Mid-span, BT
Pokročilé funkce:
PD Alive Check
automatická detekce napájeného zařízení
integrovaný scheduler pro plánované vypnutí napájených koncových prvků
monitorování a správa PoE
PoE Extend režim
Rozšířený režim PoE - Standard/Legacy/Force
