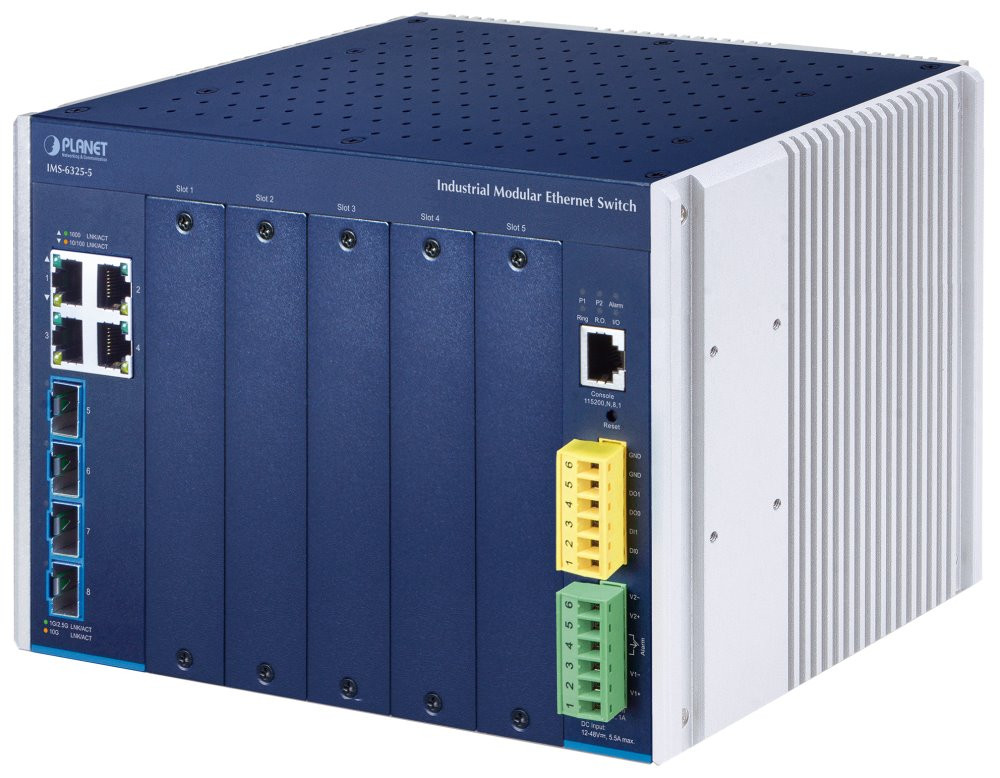

PLANET IMS-6325-5
Modulární průmyslový Ethernet switch je špičkové řešení, které kombinuje flexibilitu s vysokým výkonem. Díky modulárnímu designu podporuje až 5 vyměnitelných modulů, což umožňuje přizpůsobení různým síťovým požadavkům s možnostmi jako 10/100/1000Base-T nebo Gigabit SFP optika. Dva pevné moduly nabízejí čtyři gigabitové porty RJ-45 a čtyři 10G SFP+ sloty, zatímco další modul poskytuje digitální vstup a výstup pro řízení a svorkovnici pro redundantní napájení v rozmezí 12–48 V DC.
IMS-6325-5 zahrnuje pokročilé funkce 3. vrstvy, jako jsou dynamické směrovací protokoly IPv6/IPv4 (OSPFv2/v3 a RIPv2), které optimalizují správu síťového provozu v komplexních prostředích. Díky technologii ITU-G.8032 ERPS Ring s obnovou do 10 ms zajišťuje tento switch odolnou síťovou infrastrukturu. Navíc nabízí podporu pro přesnou synchronizaci času (IEEE 1588v2 Precision Time Protocol) a robustní kybernetickou bezpečnost. Je navržen pro spolehlivý a bezpečný provoz v extrémních teplotách od -40 do 75 °C, což z něj činí ideální řešení pro průmyslovou automatizaci a kritické aplikace.
Klíčové vlastnosti:
- Modulární architektura s 5 sloty – umožňuje instalaci různých síťových modulů podle specifických potřeb, což zajišťuje vysokou flexibilitu a škálovatelnost sítě.
- 10G SFP+ sloty pro vysokorychlostní přenos – poskytuje spolehlivé a rychlé připojení s nízkou latencí, ideální pro náročné síťové aplikace, včetně datových center a průmyslových sítí.
- Podpora redundantního napájení – zvyšuje spolehlivost díky možnosti přepnutí na záložní zdroj v případě výpadku hlavního napájení, čímž zajišťuje nepřetržitý provoz.
- Široký teplotní rozsah provozu – navržen pro provoz v extrémních podmínkách s širokým teplotním rozsahem, ideální pro průmyslové aplikace v náročných prostředích.
- Podpora funkcí 3. vrstvy – umožňuje efektivní správu síťového provozu, optimalizaci výkonu a zajištění bezpečnosti dat v rozsáhlých infrastrukturách.
- Bezpečnost a správa na enterprise úrovni – podporuje širokou škálu bezpečnostních funkcí, jako jsou Access Control List (ACL), IEEE 802.1X autentizace, DHCP Snooping a IGMP Snooping, což chrání síť před neoprávněnými přístupy a útoky.
- Vysoká odolnost proti vnějším vlivům – robustní konstrukce chrání před prachem, vlhkostí a elektromagnetickým rušením, vhodná pro nasazení v náročných průmyslových prostředích.
- Podpora PoE modulů – umožňuje napájet připojená zařízení, jako jsou IP kamery nebo bezdrátové přístupové body, bez nutnosti samostatného elektrického vedení.
- Pokročilé směrovací funkce 3. vrstvy – podporuje dynamické směrovací protokoly IPv4 OSPFv2, RIPv1/v2 a IPv6 OSPFv3, což umožňuje efektivní správu provozu a flexibilní směrování v různých prostředích.
- Vysoká kapacita směrování VLAN – s podporou až 128 VLAN rozhraní a 4K směrovacích záznamů zajišťuje plynulou komunikaci mezi sítěmi a optimalizaci toku dat.
- Podpora Modbus TCP protokolu – umožňuje integraci s průmyslovými automatizačními systémy pro efektivní monitorování a řízení.
- Podpora ERPS (Ethernet Ring Protection Switching) – zajišťuje rychlou obnovu sítě v případě výpadku, čímž minimalizuje dobu přerušení provozu.
- Certifikace pro průmyslové použití – splňuje průmyslové standardy a certifikace, což potvrzuje jeho spolehlivost a odolnost v náročných podmínkách.
ZÁKLADNÍ SPECIFIKACE
Fyzické vlastnosti:
Porty: 4× 10/100/1000Base-T RJ-45, 4× 10GBase-SR/LR SFP+ sloty, 5× slot pro přídavný modul, 1× sériový port (RJ-45), 2× digitální vstup, 2× digitální výstup, 1× 2pin alarm výstup (relé)
Propustnost: sběrnice 88 Gbps, provozně 95,2 Mpps (64 B)
Provedení: DIN lišta, na zeď
Napájení: duální (redundantní), 2× DC 12–48 V, 6pin svorkovnice, příkon do 31,2 W
Ochrana: ESD do 6 kV (kontaktně), do 8 kV (vzduchem), ochrana proti přepólování
Provozní teplota: -40 až +75 °C
Rozměry: 217 × 152 × 135 mm
Hmotnost: 3,59 kg
Možný monitoring mobilní aplikací CloudViewerPro.
Fyzické porty
4× 10/100/1000Base-T Gigabit Ethernet RJ-45 porty
4× 10GBase-SR/LR SFP+ sloty, zpětně kompatibilní s 1G/2.5GBASE-X SFP
Rozšiřitelný až o 5 modulů s různými typy rozhraní
1× RJ-45-to-RS-232 konzolové rozhraní pro základní správu a nastavení
Průmyslové protokoly
Modbus TCP pro monitorování v reálném čase v systému SCADA
Podpora IEEE 1588v2 PTP s režimy boundary a transparent clock
Průmyslový design a instalace
DIN-lišta nebo montáž na stěnu s IP30 kovovým krytem
Bezventilátorový design pro tichý provoz a efektivní odvod tepla
Dvojité napájení 12–48 V DC s ochranou proti přepólování
Provozní teplota: -40 °C až 75 °C, vhodný pro náročná prostředí
Digitální vstupy a výstupy
2 digitální vstupy
2 digitální výstupy
Integrace senzorů do auto-alarmového systému
Přenos alarmů do IP sítí přes E-mail a SNMP trap
IP směrování (Layer 3)
Podpora dynamického směrování IPv4 (RIPv1/v2, OSPFv2) a IPv6 (OSPFv3)
Hardwarové statické směrování IPv4/IPv6
Per VLAN režim směrování
Funkce přepínání (Layer 2)
Store-and-Forward architektura pro optimalizaci šířky pásma
Podpora Storm Control
Rozšířená podpora VLAN (IEEE 802.1Q, Q-in-Q, MAC-based, Voice VLAN)
Spanning Tree Protocols (STP, RSTP, MSTP) s podporou BPDU Guard
Podpora agregace linek (LACP) a statických trunků
Podpora port mirroring a loop protection
Podpora ITU G.8032 ERPS Ring pro rychlé obnovení sítě
Kvalita služeb (QoS)
Řízení šířky pásma na portu
8 prioritních front na každém portu
Podpora QoS, DSCP remarking, prioritizace VoIP provozu
Multicast
Podpora IGMP snooping (v1, v2, v3) a MLD snooping (v1, v2)
Podpora Multicast VLAN Registration (MVR)
Zabezpečení
Podpora autentizace IEEE 802.1X (port-based, MAC-based)
ACL (Access Control List) pro řízení přístupu
Ochrana proti ARP spoofingu, DHCP Snooping a IP Source Guard
Centrální autentizace pomocí RADIUS a TACACS+
Správa a diagnostika
Podpora IPv4/IPv6 dual-stack
Správa přes CLI (Console/Telnet), Web GUI (HTTP/HTTPS), SNMP v1/v2c/v3
Podpora SSHv2, TLSv1.2 pro bezpečný přístup
SNMP trap a RMON pro monitorování sítě
Možnost vzdálené správy pomocí PLANET UNI-NMS a dalších nástrojů
Diagnostické funkce (SFP-DDM, vzdálený ping, test kabeláže)
