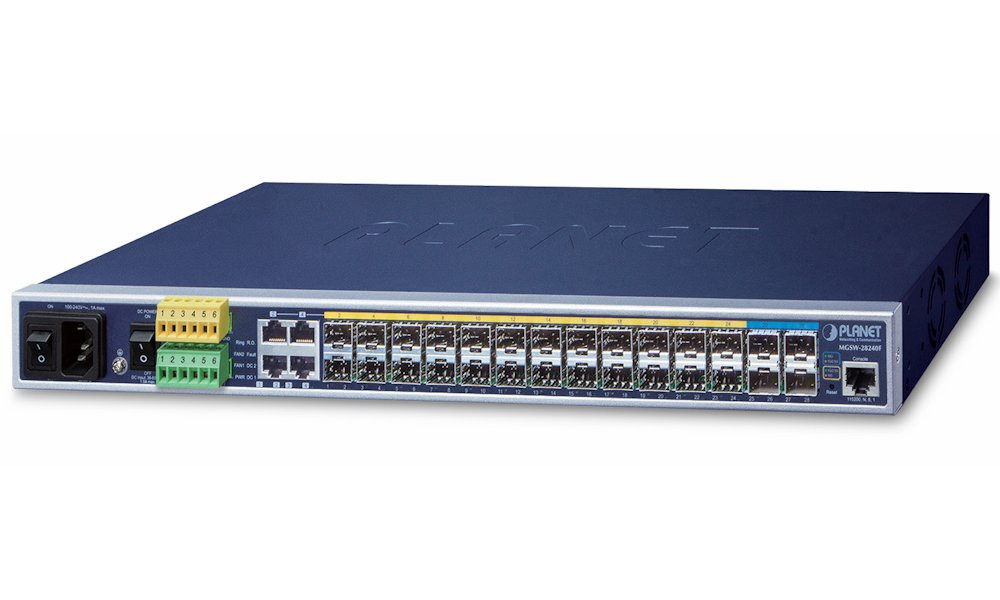

PLANET MGSW-28240F Metro
Administrovatelný IPv4/IPv6 přepínač, 24x SFP 100/1000BASE-X nebo 100BASE-FX, 4x SFP+ 10GbBASE-SR/LR nebo 1000BASE-SX/LX/BX, 4x RJ-45 10/100/1000BASE-T, 2x DI+2x DO, diagnostika podpora DDM pro SFP.
VLAN 802.1Q 255 sítí, IGMPv3, QoS, LACP, STP/RSTP/MSTP, DHCP Snooping, Shaper, IP+MAC binding, 802.1x RADIUS, IP/MAC-ACL, SNMP v1/v2/v3, SSH/SSL, podpora IPv6/IPv4, ERPS Ring - doba obnovy přenosu dat je méně než 10 ms (ITU-T G.8032 ERPS Ethernet Ring Protection Switching).
Rackmount 19"/1U, duální napájení AC+DC.
Metropolitní SFP desetigigabitový optický přepínač určený pro aplikace v oblasti rozsáhlých sítí, telekomunikací a pro poskytovatele služeb internetu ISP nebo televize IPTV. Jeho fyzická a odolná konstrukce jej předurčuje pro přímou instalaci v trasových nebo koncových rozvaděčích. Zařízení je provozuschopné v teplotním rozsahu -10 až 60 °C, lze ho napájet redundantně, disponuje digitálním I/O rozhraním a všechny porty jsou přístupné z předního panelu.
Správa přepínače je možná skrze protokoly IPv4 i IPv6, SNMPv3 a zabezpečeně na šifrované vrstvě SSL/SSH. Funkce obsahuje vhodné pro integraci v datových centrech nebo pro připojení a bezpečný provoz koncových uživatelů, je možné řídit provoz na základě QoS, filtrovat a autorizovat přístupy prostřednictvím seznamu ACL (Access Control List), fyzicky lze aktivovat porty na základě autentizace na serveru RADIUS protokolem IEEE 802.1x.
Možný monitoring mobilní aplikací CloudViewer.
ZÁKLADNÍ SPECIFIKACE
Fyzické vlastnosti:
Porty: 24 x SFP 100/1000BASE-X nebo 100BASE-FX, 4 x SFP+ 10GbBASE-SR/LR nebo 1000BASE-SX/LX/BX, 4 x RJ-45 10/100/1000BASE-T, 2 x digitální vstup, 1 x RJ-45 (RS-232) sériový port konzole
Paměť: 16k MAC adres, 32 Mb buffer
Propustnost: sběrnice 128 Gbps, provozně 95,2 Mpps (64B)
Podpora přenosu: JumboFrame 10K
Verze IP protokolu: IPv4, IPv6
Provedení: rackmount 1U
Napájení: interní duální zdroj AC 100 - 240 V/50 - 60 Hz, DC 36 - 60 V, celkový příkon do 38,7 W
Ochrana: ESD do 6 KV DC, EFT do 6 KV DC
Provozní teplota: -10°C - 60°C
Rozměry: 440 x 200 x 44,5 mm
Funkce administrace:
Správa: konzole přes RS232, Telnet, Web, SSHv2, SSL, TLS, SNMP v1, v2c, v3
Řízení přístupu: Protokol ACL založený na IP a MAC, až 256 pravidel
L3 statický routing: 128 pravidel, 128 VLAN rozhraní, OSPFv2
Priorizace provozu QoS: 8 úrovní, priorizace provozu dle 802.1p, DSCP/ToS v IP paketu, nebo 802.1Q VLAN značky
Port shaper nastavení v rozpětí 100 Kbps - 1000 Mbps
Podpora VLAN:
IEEE 802.1Q
až 256 VLAN skupin, až 4096 VLAN ID
Private VLAN Edge (PVE)
Q-in-Q tunneling
Private VLAN Edge (PVE)
MAC-based VLAN
Protocol-based VLAN
Voice VLAN
IP Subnet-based VLAN
Multicast VLAN registration
GVRP
Spanning Tree Protocol:
protokol STP, protokol IEEE 802.1d Spanning Tree
protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree
protokol MSTP, protokol IEEE 802.1s Rapid Spanning Tree
Port mirroring: TX, RX, TX+RX, více portů na jeden
Agregace linek: IEEE 802.3ad LACP, 16 portů ve 14 skupinách
Multicast IGMP: IGMP v1/ v2/ v3, až 255 skupin, podpora režimu IGMP querier mode
Autentizace připojených zařízení: IEEE 802.1x (RADIUS)
DHCP Snooping: ano (blokace cizích DHCP serverů)
LLDP: ano (automatická detekce typu připojených zařízení)
Diagnostika kabeláže: ano
Elektromagnetická kompatibilita (EMC):
ČSN EN 61000-6-4 - Emise - Průmyslové prostředí
ČSN EN 61000-6-2 - Odolnost pro průmyslové prostředí
Ethernet kruhové topologie STP/RSTP/MSTP a ERPS
