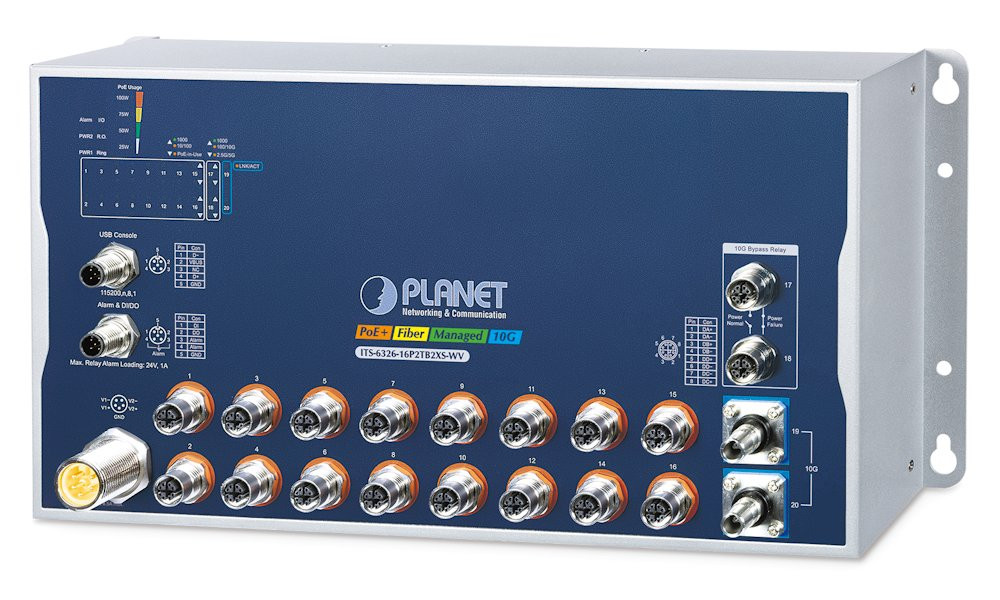

Planet PoE switch 16x Gb 802.3at, 2x 10 Gb, 1x Bypass, M12 konektory, 2x 10G Q-ODC, IP40, -40+70°C, 24-110 VDC

Průmyslový řízený switch vrstvy L3 s PoE+ pro železniční a náročné průmyslové aplikace, splňující normy EN50155, EN45545-2 a IEC 61373.

Switch disponuje 16 porty 10/100/1000BASE-T M12 s PoE+ (IEEE 802.3at, až 36 W na port), 2 porty 10GBASE-T M12 s bypass relé (porty 17–18) a 2 porty 10GBASE-X Q-ODC pro optická vlákna. Přepínací kapacita dosahuje 112 Gbps s propustností 83,3 Mpps. Celkový výkon PoE dosahuje až 100 W při napájení nad 36 V DC. Napájecí rozsah je 24 až 110 VDC prostřednictvím konektoru M23.

Zařízení podporuje duální správu IPv4/IPv6, dynamické směrování OSPFv2/OSPFv3 a RIPv2, redundantní kruhovou topologii ITU-T G.8032 ERPS s dobou obnovy pod 50 ms a synchronizaci času IEEE 1588v2 PTP. Provozní teplota –40 až +70 °C zajišťuje spolehlivý provoz v extrémních podmínkách železničního i těžkého průmyslu.

Bypass relé a daisy-chain topologie
Porty 17 a 18 jsou vybaveny bypass relé, které při výpadku napájení switche automaticky přemostí jeho obvod a zajistí nepřerušený tok dat mezi sousedními uzly. Po obnovení napájení a dokončení startu systém přejde zpět do standardního režimu zpracování paketů.

Průmyslové protokoly a synchronizace
Switch podporuje protokol Modbus TCP/IP pro integraci se systémy SCADA a HMI a protokol IEEE 1588v2 PTP v režimech peer-to-peer i end-to-end transparentního hodin pro přesnou synchronizaci času v průmyslových sítích.

Správa a monitoring
Zařízení nabízí správu přes konzoli, webové rozhraní, Telnet a SNMP v1/v2c/v3. Funkce SFP-DDM umožňuje sledování optického výkonu, teploty a napájení transceiveru v reálném čase. Součástí je podpora ONVIF pro vyhledávání a monitoring IP kamer a integrace s platformou PLANET CloudNMS pro vzdálenou správu z cloudu.

ZÁKLADNÍ SPECIFIKACE

Porty měděné PoE+: 16× 10/100/1000BASE-T, M12 8-pin X-coded, IEEE 802.3at PoE+ (porty 1–16)

Porty 10G měděné s bypass relé: 2× 10GBASE-T, M12 8-pin X-coded (porty 17–18)

Porty optické: 2× 10GBASE-X Q-ODC, jednovidové vlákno (porty 19–20)

Přepínací kapacita: 112 Gbps, non-blocking

Propustnost: 83,3 Mpps při 64 bajtech

Tabulka adres MAC: 16 000 záznamů

Sdílená vyrovnávací paměť: 32 Mbit

Jumbo frame: 10 000 bajtů

Rozpočet PoE: 80 W (napájení ≤ 36 V DC) / 100 W (napájení > 36 V DC)

Výkon PoE na port: max. 36 W, 54 V DC

Dosah PoE: 100 m (standardní režim) / 250 m (rozšířený režim)

Napájení: 24–110 VDC (provozní napětí 16,8–137,5 VDC), konektor M23 A-coded

Počet napájecích vstupů: 2

Příkon bez PoE: max. 36,04 W (systém zapnut); max. 43,57 W (plné zatížení)

Konzole: USB na RS-232, konektor M12 A-coded 5-pin

Alarm / DI / DO: konektor M12 A-coded 5-pin; 1× digitální vstup, 1× digitální výstup, relé 1 A při 24 V DC

Směrování L3: IPv4/IPv6 statické směrování, RIPv2, OSPFv2, OSPFv3; max. 128 statických tras

VLAN: IEEE 802.1Q, Q-in-Q (IEEE 802.1ad), až 4 094 VLAN ID

Redundance: ITU-T G.8032 ERPS, IEEE 802.1D STP, IEEE 802.1w RSTP, IEEE 802.1s MSTP

Synchronizace: IEEE 1588v2 PTP (peer-to-peer a end-to-end transparentní hodiny)

Průmyslové protokoly: Modbus TCP/IP

Kryt: IP40, hliníkový

Montáž: na stěnu

Rozměry : 400 × 195 × 74 mm

Hmotnost: 4 700 g

Provozní teplota: –40 až +70 °C

Provozní vlhkost: 5–95 % (bez kondenzace)

Certifikace: EN50155, EN45545-2, IEC 61373, FCC Part 15 Class A
