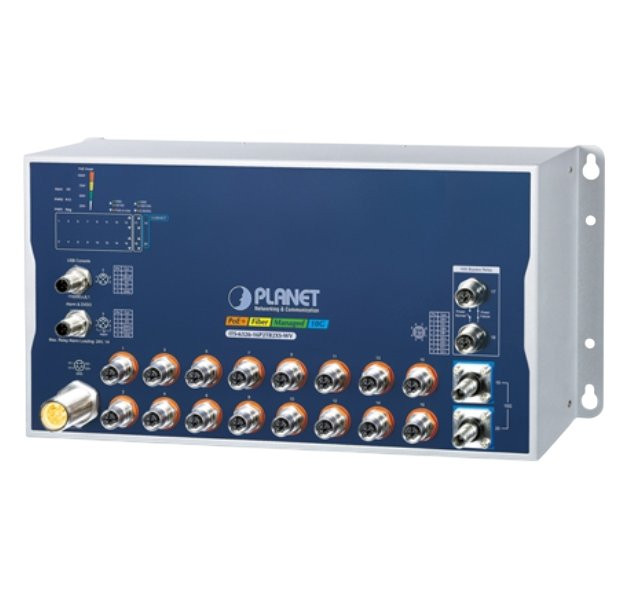

Planet Průmyslový PoE switch 16x Gb 802.3at, 2x 10 Gb, M12 konektory, 2x 10G Q-ODC, IP40, -40+70°C, 24-110 VDC

Průmyslový L3 managed PoE switch řady ITS-6326, navržený pro železniční a těžké průmyslové aplikace s certifikací EN50155, EN45545-2 a IEC 61373.

Switch disponuje 16 porty 10/100/1000BASE-T M12 (8pinový X-coded konektor) s IEEE 802.3at PoE+, 2 porty 10GBASE-T M12 se zpětnou kompatibilitou na 5G/2.5G/1G/100 Mbps a 2 porty 10GBASE-X Q-ODC pro optická vlákna. Celková přepínací kapacita dosahuje 112 Gbps s propustností 83,3 Mpps. Celkový PoE rozpočet činí 80 W při napájení ≤ 36 V DC, resp. 100 W při napájení > 36 V DC, přičemž každý PoE port dodá až 36 W.

Zařízení podporuje duální správu IPv6/IPv4, dynamické směrování OSPFv2 a OSPFv3, redundantní okruhy dle ITU-T G.8032 ERPS s obnovou do 10 ms a pokročilé bezpečnostní funkce včetně SSHv2, TLSv1.2 a SNMPv3. Provozní teplota –40 až +70 °C a napájení 24 až 110 V DC (provozní rozsah 16,8 až 137,5 V DC) zajišťují spolehlivý provoz v nejnáročnějších podmínkách.

PoE funkce a správa napájení
Switch podporuje rozšířený dosah PoE až 250 m v režimu Extend (10 Mbps, 20 W), čímž překonává standardní limit 100 m. Funkce PoE Schedule umožňuje plánované zapínání a vypínání napájení na každém portu. Funkce PD Alive Check průběžně monitoruje připojená napájená zařízení a automaticky obnoví napájení portu při výpadku zařízení. K dispozici jsou 4 profily plánování a denní nebo předdefinované cykly recyklace napájení.

Digitální vstup, digitální výstup a alarm
Jeden digitální vstup (DI) umožňuje sledovat stav externích zařízení, například detektor vniknutí. Jeden digitální výstup (DO) slouží k signalizaci změn stavu linek. Alarmový výstup (relé, 1 A při 24 V DC) informuje o výpadku portu nebo napájení. Události jsou přenášeny do IP sítě prostřednictvím SNMP trap, SMTP a Syslogu.

Průmyslové protokoly a synchronizace
Zařízení podporuje protokol Modbus TCP/IP pro integraci se systémy SCADA a HMI a IEEE 1588v2 PTP (transparentní hodiny peer-to-peer i end-to-end) pro přesnou časovou synchronizaci v průmyslových sítích a telekomunikačních aplikacích.

ZÁKLADNÍ SPECIFIKACE

Porty PoE+ (M12, X-coded): 16× 10/100/1000BASE-T s IEEE 802.3at PoE+ (porty 1–16)

Porty 10G (M12, X-coded): 2× 10GBASE-T, zpětně kompatibilní 5G/2.5G/1G/100 Mbps (porty 17–18)

Optické porty (Q-ODC): 2× 10GBASE-X, jednovidové vlákno (porty 19–20)

Přepínací kapacita: 112 Gbps (non-blocking)

Propustnost: 83,3 Mpps při 64 B

PoE standard: IEEE 802.3at PSE, end-span

Výkon PoE na port: max. 36 W (54 V DC)

PoE rozpočet: 80 W (napájení ≤ 36 V DC) / 100 W (napájení > 36 V DC)

Napájení: 24 až 110 V DC (provozní rozsah 16,8 až 137,5 V DC), duální vstup, konektor M23 A-coded

Příkon bez PoE: max. 36,04 W (systém zapnut); max. 43,57 W (plné zatížení)

Směrovací protokoly: IPv4 OSPFv2, IPv6 OSPFv3, IPv4 RIPv2, statické trasy IPv4/IPv6

Tabulka adres MAC: 16 K záznamů

Sdílená vyrovnávací paměť: 32 Mb

Jumbo frame: 10 kB

Redundance: ITU-T G.8032 ERPS (< 10 ms), STP/RSTP/MSTP

Bezpečnost: SSHv2, TLSv1.2, SNMPv3, 802.1X, ACL (až 512 záznamů), IP Source Guard, Dynamic ARP Inspection

Synchronizace: IEEE 1588v2 PTP (peer-to-peer a end-to-end transparentní hodiny)

Průmyslové protokoly: Modbus TCP/IP

Konzole: USB na RS-232, M12 A-coded 5pin, 115200/8/N/1

Provozní teplota: –40 až +70 °C

Relativní vlhkost: 5 až 95 % (bez kondenzace)

Krytí: IP40

Materiál krytu: hliník

Montáž: na stěnu

Rozměry: 400 × 195 × 74 mm

Hmotnost: 4 700 g

Certifikace: EN50155, EN45545-2, IEC 61373, FCC Part 15 Class A
