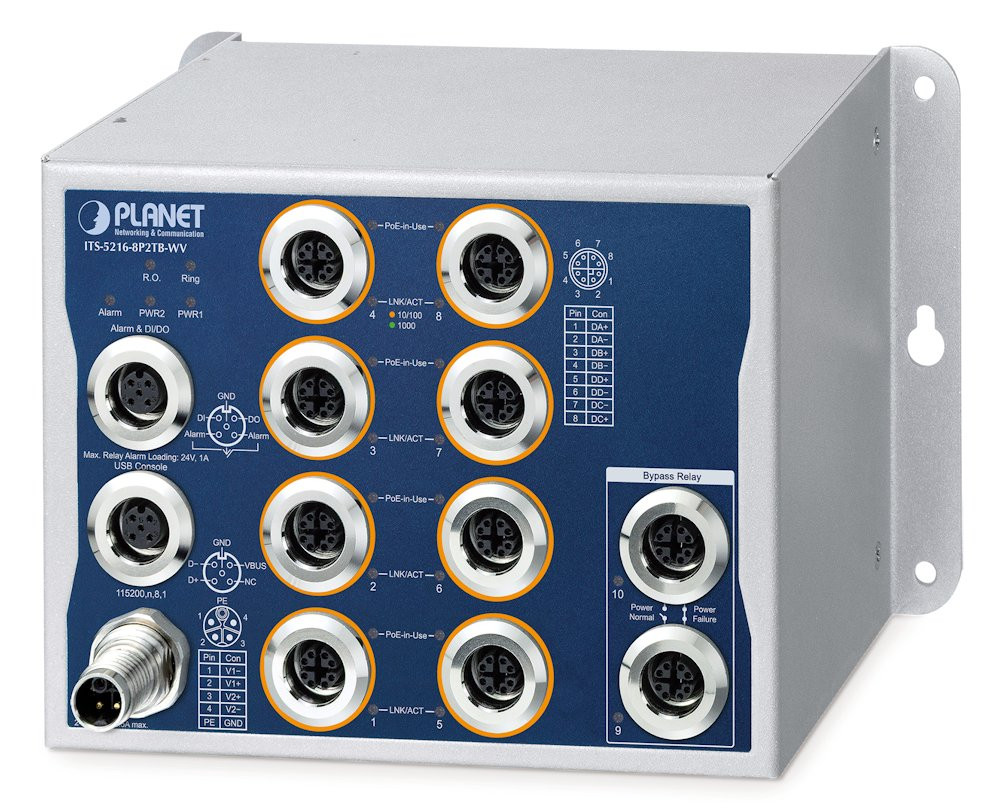

Planet Průmyslový PoE switch 8x Gb 802.3at 100W, 2x Gb Bypass, IP50, -40~+70°C, 24-110VDC, M12 konektory

Průmyslový spravovatelný switch vrstvy L2+ s 8 porty Gigabit PoE+ (IEEE 802.3at) a 2 porty Gigabit M12, určený pro náročná prostředí dopravní infrastruktury, průmyslové automatizace a bezpečnostního dohledu.

Switch je osazen celkem 10 vibračně odolnými a prachotěsnými konektory M12 s krytím IP50 a provozní teplotou –40 až +70 °C. Každý z 8 portů PoE+ dodává až 36 W, celkový PoE budget dosahuje 100 W (při napájení nad 36 V DC). Funkce bypass relay na jednom páru Gigabit portů zajišťuje nepřerušený průtok síťového provozu i při výpadku napájení switche, což je klíčové pro aplikace v kolejové a silniční dopravě s řetězovou (daisy chain) topologií.

Duální napájecí vstup 24–110 V DC s automatickým přepnutím při výpadku jednoho zdroje zvyšuje dostupnost systému. Podpora technologie ITU-T G.8032 ERPS (Ethernet Ring Protection Switching) umožňuje obnovu spojení v kruhovém zapojení za méně než 450 ms. Switch je montovatelný na stěnu a disponuje ochranou proti přepětí 6 kV DC a ESD ochranou 8 kV (vzduch) / 6 kV (kontakt).

Digitální vstup a výstup pro externí alarm
Switch disponuje konektorem M12 A-coded s digitálním vstupem (DI) pro monitorování externích zařízení (např. detektorů narušení) a digitálním výstupem (DO) pro signalizaci změn stavu portů. Alarmový relé výstup (1 A při 24 V DC) informuje o výpadku portu nebo napájení.

Rozšířený dosah PoE a správa provozu
V režimu PoE Extend Mode lze napájet připojená zařízení na vzdálenost až 250 metrů (oproti standardním 100 m). Switch podporuje 4 profily plánování PoE, nastavení priority napájení na port, omezení výkonu na port a průběžné monitorování spotřeby PoE.

Kvalita služeb a správa provozu
Switch nabízí 8 prioritních front s klasifikací provozu dle IEEE 802.1p CoS, DSCP a IP precedence pro IPv4/IPv6. Šířku pásma lze omezit na každém portu v rozsahu 16–1 000 000 kbps (příchozí i odchozí). Podpora IGMP Snooping v1/v2/v3 a MLD Snooping v1/v2 optimalizuje distribuci multicastového provozu.

ZÁKLADNÍ SPECIFIKACE

Porty: 8× M12 X-coded 10/100/1000BASE-T PoE+, 2× M12 X-coded 10/100/1000BASE-T bez PoE (port 9–10, bypass relay pár)

Konzole: 1× M12 A-coded 5-pin (USB na RS-232, 115200/8/N/1)

Standard PoE: IEEE 802.3at PoE+ (zpětně kompatibilní s IEEE 802.3af)

Výkon PoE na port: max. 36 W (54 V DC)

Celkový PoE budget: 80 W (napájení ≤ 36 V DC) / 100 W (napájení > 36 V DC)

Dosah PoE: až 100 m (standardní režim), až 250 m (Extend Mode)

Přepínací kapacita: 20 Gbps (non-blocking)

Propustnost: 14,88 Mpps při 64 bytech

Tabulka adres MAC: 32 000 záznamů

Jumbo frame: 12 kB

Napájení: duální 24–110 V DC (provozní rozsah 16,8–137,5 V DC), ochrana proti přepólování

Příkon: max. 17,3 W (bez zátěže) / max. 120,8 W (plné zatížení)

Krytí: IP50, kovový kryt

Montáž: na stěnu

ESD ochrana: 8 kV (vzduch) / 6 kV (kontakt)

Přepěťová ochrana: 6 kV DC

Provozní teplota: –40 až +70 °C

Relativní vlhkost: 5–95 % (bez kondenzace)

Rozměry: 176 × 110 × 107 mm

Hmotnost: 2 227 g

Certifikace: FCC Part 15 Class A, CE (EN55032, EN55035), IEC 60068-2-6, IEC 60068-2-27, IEC 60068-2-32
