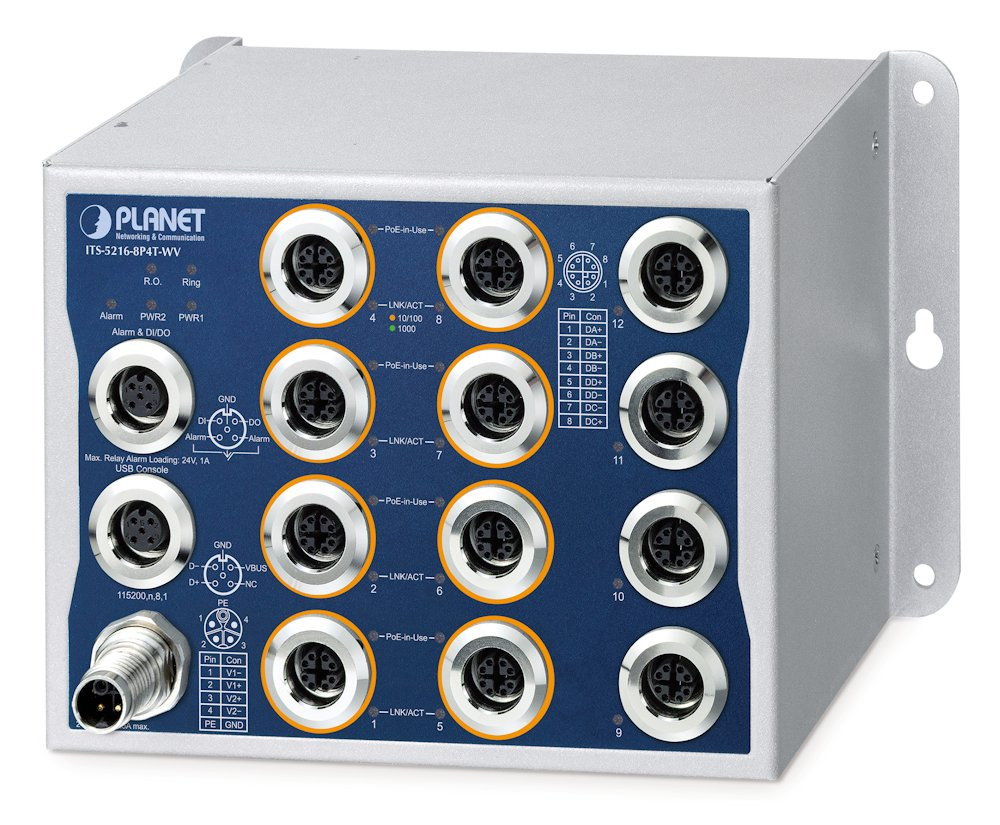

Planet Průmyslový PoE switch 8x Gb 802.3at 100W, 4x Gb, IP50, -40~+70°C, 24-110VDC, M12 konektory

Průmyslový Layer 2+ managed Ethernet switch s 8 porty Gigabit PoE+ (IEEE 802.3at) a 4 porty Gigabit M12 v odolném krytu IP50 pro provoz v teplotním rozsahu -40 až +70 °C.

Switch je vybaven 12 porty 10/100/1000BASE-T s vibraci odolnými a prachotěsnými konektory M12 X-coded. Osm portů podporuje napájení po síťovém kabelu standardu IEEE 802.3at PoE+ s výkonem až 36 W na port a celkovým rozpočtem 100 W (při napájení nad 36 V DC). Zařízení je určeno pro náročná průmyslová prostředí, dopravní infrastrukturu, kamerové systémy a bezdrátové přístupové body.

Duální napájecí vstup 24–110 V DC s ochranou proti přepólování zajišťuje vysokou dostupnost sítě – při výpadku jednoho zdroje automaticky přebírá druhý bez přerušení provozu. Switch podporuje technologii ITU-T G.8032 ERPS (Ethernet Ring Protection Switching) s dobou obnovy kratší než 450 ms, protokoly IEEE 802.1s MSTP a redundantní napájení pro maximální spolehlivost v kritických aplikacích.

Správa PoE a sledování napájených zařízení
Funkce PD Alive Check průběžně monitoruje dostupnost připojených napájených zařízení (PD) pomocí ping testů. Při zjištění výpadku switch automaticky restartuje napájení na daném portu a obnoví provoz PD bez nutnosti zásahu administrátora. Funkce PoE Schedule umožňuje plánovat zapínání a vypínání napájení na jednotlivých portech podle časového rozvrhu, čímž snižuje spotřebu energie. Plánovaný restart PoE portů minimalizuje riziko zamrznutí IP kamer nebo přístupových bodů způsobeného přetečením vyrovnávací paměti.

Vrstva 2+ a síťové funkce
Switch disponuje přepínací kapacitou 24 Gbps (non-blocking) a propustností 17,68 Mpps při 64bajtových rámcích. Podporuje až 256 skupin VLAN (z 4094 VLAN ID) včetně Q-in-Q (IEEE 802.1ad), Voice VLAN, Protocol VLAN a Private VLAN. Agregace linek dle IEEE 802.3ad LACP umožňuje až 8 skupin po 8 portech. QoS zahrnuje 8 prioritních front s klasifikací dle IEEE 802.1p, DSCP a IP precedence s politikami Strict Priority a WRR. Tabulka MAC adres pojme až 32 000 záznamů.

Digitální vstup a výstup pro externí alarm
Konektor M12 A-coded poskytuje jeden digitální vstup (DI) pro sledování stavu externích zařízení (například detektor otevření dveří) a jeden digitální výstup (DO) pro signalizaci změn stavu portů. Alarmový relé výstup (1 A při 24 V DC) upozorní na výpadek napájení nebo poruchu portu.

ZÁKLADNÍ SPECIFIKACE

Porty: 12× M12 X-coded 8-pin female, 10/100/1000BASE-T auto-MDI/MDI-X (porty 1–8 s PoE+), 1× USB na RS-232 sériový port konzole, 1× M12 A-coded 5-pin female konzolový port, 1× M12 A-coded 5-pin female port pro DI/DO

Standard PoE: IEEE 802.3at PoE+ / IEEE 802.3af PoE, End-span PSE

Výkon PoE na port: max. 36 W (54 V DC), přiřazení pinů 1/2(+), 3/6(-)

Celkový rozpočet PoE: 80 W (DC vstup ≤ 36 V DC) / 100 W (DC vstup > 36 V DC)

Dosah PoE: 100 m (standardní režim) / 250 m (režim Extend)

Napájení: duální 24–110 V DC (provozní rozsah 16,8–137,5 V DC), ochrana proti přepólování

Příkon: max. 17,3 W bez zátěže; max. 120,8 W při plném zatížení

Přepínací kapacita: 24 Gbps (non-blocking)

Propustnost: 17,68 Mpps při 64 B

Tabulka MAC adres: 32 000 záznamů

Sdílená vyrovnávací paměť: 12 Mb

Jumbo frame: 12 kB

Redundance: ERPS (ITU-T G.8032), obnova < 450 ms; STP/RSTP/MSTP (IEEE 802.1D/w/s)

Krytí: IP50, kovový kryt

Ochrana ESD: 8 kV (vzduch) / 6 kV (kontakt); přepěťová ochrana 6 kV DC

Provozní teplota: -40 až +70 °C

Vlhkost: 5–95 % (bez kondenzace)

Montáž: na stěnu

Rozměry: 176 × 110 × 107 mm

Hmotnost: 2 234 g

Správa: webové rozhraní, CLI (konzole/Telnet), SNMP v1/v2c/v3, SSHv2, TLS v1.3

Shoda s normami: FCC Part 15 Class A, CE (EN55032, EN55035), IEC 60068-2-6/27/32
