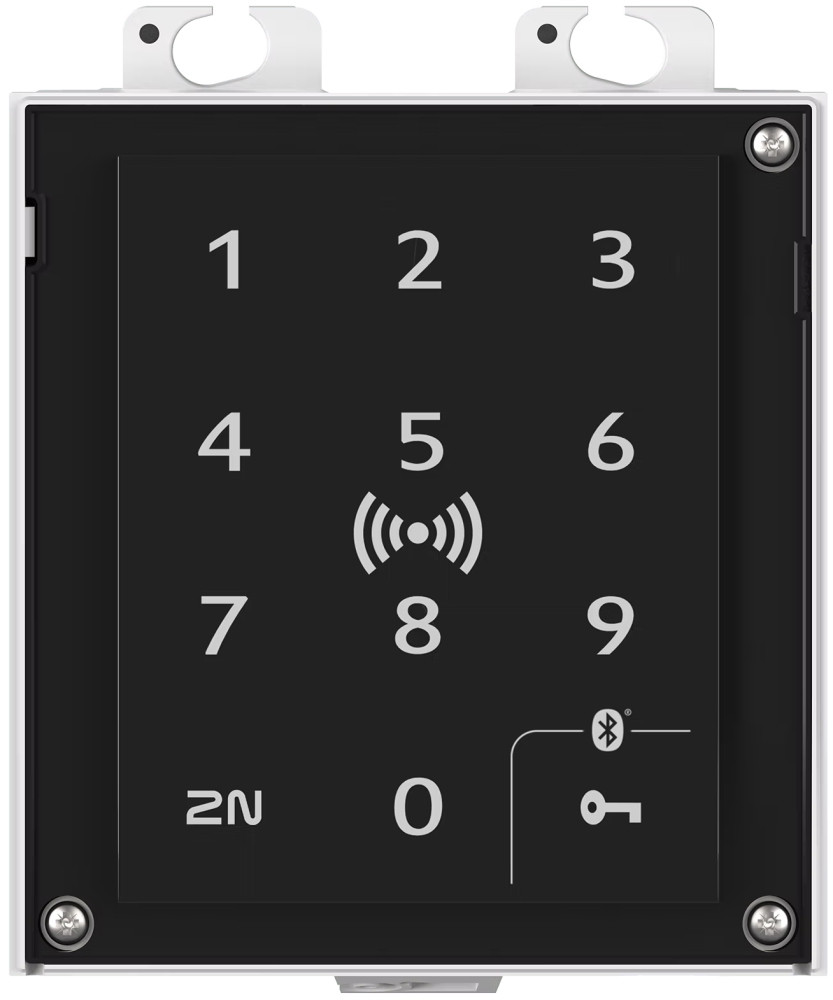

2N Access Unit 2.0 Dotyková klávesnice & Bluetooth & RFID - 125kHz, 13.56MHz, NFC, PICard compatible

Kombinovaný modul dotykové klávesnice, Bluetooth čtečky a RFID čtečky karet pro řízení přístupu v systému 2N Access Unit 2.0.

Modul umožňuje řídit přístup pomocí přístupového kódu zadaného na kapacitní dotykové klávesnici, prostřednictvím mobilní aplikace My2N přes Bluetooth nebo pomocí bezkontaktní RFID karty. Bluetooth čtečka je kompatibilní s verzí Bluetooth 5.0 (BLE) a podporuje režimy Touch, Tap in app a Card s dosahem typicky až 10 m. Komunikace je zabezpečena šifrováním RSA-1024 a AES-128.

RFID čtečka podporuje frekvence 125 kHz (karty EM4xxx) i 13,56 MHz (ISO14443A, PicoPass/HID iClass, FeliCa, ST SR, NFC). Modul je součástí systému 2N Access Unit 2.0, který má integrovaný přístupový kontrolér – samostatný kontrolér proto není potřeba.

Dotyková klávesnice
Kapacitní dotyková vrstva s citlivostí 0,1 pF zajišťuje spolehlivé rozpoznání dotyku i v náročných podmínkách. Automatická kalibrace SmartSence Auto-tunning eliminuje falešné detekce na mokrém povrchu. Každý stisk klávesy je potvrzen akustickou odezvou a vícebarevnou LED signalizací s nastavitelnou intenzitou podsvícení.

Mobilní aplikace a Bluetooth
Modul podporuje mobilní aplikaci My2N na platformách Android 12, iOS 18.0 (iPhone, iPad), visionOS 2.0 (Apple Vision) a watchOS 11.2 (Apple Watch) a vyšších verzích. Bluetooth komunikace pracuje v krátkém dosahu typicky do 3 m nebo dlouhém dosahu typicky do 10 m v závislosti na modelu telefonu a prostředí instalace.

Vstupy, výstupy a protokoly
Zařízení disponuje aktivním spínaným výstupem 8–12 V DC / max. 600 mA, pasivním spínaným výstupem NO/NC až 30 V / 1 A AC/DC a dvěma vstupy v pasivním nebo aktivním režimu (–30 V až +30 V DC). Podporované protokoly zahrnují DHCP opt. 66, SMTP, TFTP, HTTP, HTTPS a Syslog. Součástí je také tamper spínač a akustický bzučák (97 dBA).

ZÁKLADNÍ SPECIFIKACE

Bluetooth: verze 5.0 (BLE), dosah typicky až 3 m (krátký) / až 10 m (dlouhý), šifrování RSA-1024 a AES-128

RFID frekvence: 125 kHz a 13,56 MHz

Podporované karty 125 kHz: EM4xxx

Podporované karty 13,56 MHz: ISO14443A (MIFARE Classic, Plus, Mini, Ultralight, DESFire CSN), ISO14443B (Calypso), PicoPass (HID iClass CSN), FeliCa, ST SR, NFC (My2N), 2N PICard

Dotyková klávesnice: kapacitní, citlivost 0,1 pF, automatická kalibrace SmartSence

Napájení: PoE 802.3af (třída 0–12,95 W) nebo 12 V/1 A DC

Síťové rozhraní: LAN 10/100BASE-TX s Auto-MDIX, konektor RJ-45, doporučeno Cat5e nebo lepší

Aktivní výstup: 8–12 V DC / max. 600 mA

Pasivní výstup: NO/NC kontakty, až 30 V / 1 A AC/DC

Vstupy: 2 vstupy v pasivním/aktivním režimu (–30 V až +30 V DC)

Signalizace: vícebarevné LED, akustická (bzučák 97 dBA)

Podporované protokoly: DHCP opt. 66, SMTP, TFTP, HTTP, HTTPS, Syslog

Krytí: IP54 a IK08

Provozní teplota: –40 až +60 °C

Provozní vlhkost: 10–95 % (bez kondenzace)

Rozměry – povrchový montážní rám (1 modul): 130 × 107 × 28 mm

Rozměry – zapuštěný montážní rám (1 modul): 153 × 130 × 5 mm

Rozměry – zapuštěná montážní krabice, min. otvor (1 modul): 131 × 108 × 45 mm
