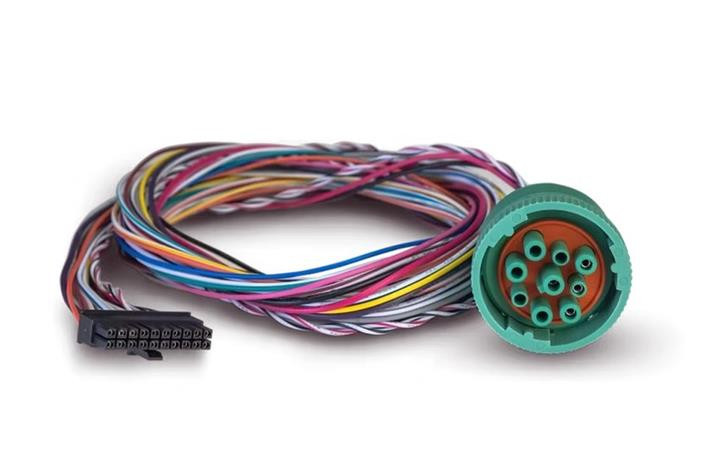

TELTONIKA TELEMATICS - 9pinový kabel (řada FMx6)

9-PIN Cable – Diagnostický kabel pro čtení CAN dat v zemědělských strojích

9-PIN Cable je diagnostický kabel určený pro snadné čtení CAN dat v zemědělských
strojích a vozidlech vybavených 9pinovým diagnostickým konektorem. Umožňuje napájení
zařízení, snímání zapalování a získávání provozních dat vozidla prostřednictvím
jediného připojení.

Hlavní vlastnosti

• Určeno pro zemědělské stroje a techniku.


• Podpora čtení CAN dat přes 9pinový diagnostický konektor.


• Plug & Play instalace.


• Snímání napájení a stavu zapalování.


• Instalace bez zásahu do originální kabeláže vozidla.

Technické parametry

• Počet pinů: 9.


• Délka kabelu: 1 m.


• Podporované protokoly: J1939 / ISO 11783.

Zapojení pinů

• PIN B: VDC.


• PIN A: GND.


• PIN C: CAN1H.


• PIN D: CAN1L.

Kompatibilita

• Zařízení řady FMx6.

Funkce

• Napájení zařízení prostřednictvím 9pinového konektoru.


• Získávání informace o zapalování.


• Sběr provozních dat vozidla z CAN sběrnice.


• Přístup k údajům jako stav paliva, počet ujetých kilometrů a zatížení náprav u podporovaných vozidel.


• Přístup k více než 300 parametrům ISOBUS u zemědělské techniky a připojených pracovních nástrojů.

Využití

• Zemědělské traktory.


• Sklízecí stroje.


• Secí stroje.


• Postřikovače.


• Zemědělské příslušenství podporující ISOBUS.


• Vozidla s 9pinovým diagnostickým konektorem.

Obsah balení

• 9-PIN Cable (délka 1 m).


• Určeno pro použití se zařízeními FMX6XY (FMC650, FMM650 a FMB641).
